PVC Cartridge Housing & Fiberglass Cartridge Housing
PCH-310 to PCH-740 & FCH-1130 to FCH-16040
BetaQua PVC & Fiberglass cartridge housing digunakan dalam proses pembersihan kimia yang sangat penting pada sistem pengolahan air dan juga untuk proses cairan korosif lainnya seperti aplikasi pengolahan air laut. Semua bagian dibuat dari bahan non-logam. Sehingga, produk ini cocok untuk aplikasi cairan kimia dan cairan korosif lainnya.
Aplikasi:
- CIP (Cleaning In Place)
- Seawater Reverse Osmosis
Fitur Standar:
- Bahan Material PVC / FRP
- Holder Cartridge PVC dengan Locking Nut
- Inlet, Outlet, dan Venting dengan koneksi Flange untuk FRP
- Inlet, Outlet, dan Venting dengan koneksi Ulir untuk PVC
Fitur Premium:
- Penggantian Cartridge otomatis dengan alarm melalui Transmitter Tekanan
Bahan Konstruksi:
- Bahan PVC & FRP
- PVC untuk Holder Cartridge dan Nut
Opsi:
- Pengukur Tekanan Diferensial 0-2 bar
- Transmitter Tekanan Diferensial 4-20mA
Parameter Operasional:
- Tekanan Operasi: 0,7-1 bar (untuk penggantian cartridge)
Media yang Tersedia:
- Spun Cartridge
- Spiral Wound Cartridge
- Carbon Block

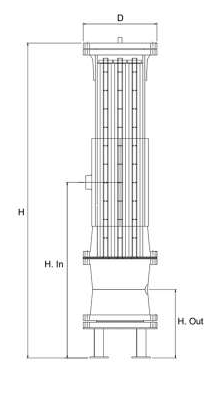

Tabel Spesifikasi PVC Cartridge Housing:
| Model | Dimensi | Flow (m³/jam) | Inlet/Outlet (inch) | Drain (inch) | Vent (inch) | H In (mm) | H Out (mm) | D (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| PCH-310 | 3x10" | 3 | 1,5 | 0,5 | 0,5 | 735 | 772 | 280 | 1034 |
| PCH-320 | 3x20" | 6 | 1,5 | 0,5 | 0,5 | 864 | 883 | 280 | 1288 |
| PCH-330 | 3x30" | 9 | 2 | 0,5 | 0,5 | 884 | 930 | 280 | 1542 |
| PCH-340 | 3x40" | 12 | 2 | 0,5 | 0,5 | 953 | 971 | 340 | 1796 |
| PCH-520 | 5x20" | 10 | 1,5 | 0,5 | 0,5 | 953 | 371 | 400 | 1288 |
| PCH-530 | 5x30" | 15 | 2 | 0,5 | 0,5 | 953 | 371 | 400 | 1542 |
| PCH-540 | 5x40" | 20 | 2 | 0,5 | 0,5 | 953 | 371 | 400 | 1796 |
| PCH-730 | 7x30" | 21 | 2 | 0,5 | 0,5 | 953 | 371 | 400 | 1796 |
| PCH-740 | 7x40" | 28 | 2 | 0,5 | 0,5 | 953 | 371 | 400 | 1796 |

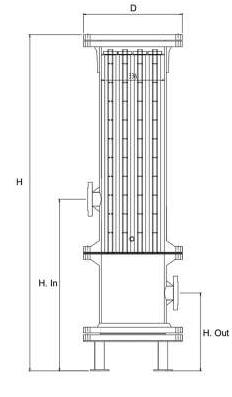

Tabel Spesifikasi FRP Cartridge Housing:
| Model | Dimensi | Flow (m³/jam) | Inlet/Outlet (inch) | Drain (inch) | Vent (inch) | H In (mm) | H Out (mm) | D (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| FCH-1130 | 11x30" | 22 | 1,5 | 0,5 | 0,5 | 914 | 445 | 445 | 1536 |
| FCH-1140 | 11x40" | 44 | 3 | 0,5 | 0,5 | 914 | 495 | 450 | 1796 |
| FCH-1530 | 15x30" | 45 | 3 | 0,5 | 0,5 | 914 | 495 | 450 | 1536 |
| FCH-1540 | 15x40" | 65 | 3 | 0,5 | 0,5 | 914 | 495 | 450 | 1796 |
| FCH-1910 | 19x10" | 57 | 4 | 0,75 | 0,5 | 914 | 414 | 560 | 936 |
| FCH-1910 | 19x40" | 81 | 4 | 0,75 | 0,5 | 914 | 414 | 560 | 1536 |
| FCH-3030 | 30x30" | 108 | 4 | 1 | 0,5 | 914 | 414 | 760 | 1796 |
| FCH-5040 | 50x40" | 240 | 6 | 1,5 | 0,5 | 914 | 914 | 1250 | 1796 |
| FCH-7540 | 75x40" | 300 | 6 | 1,5 | 1,5 | 914 | 914 | 1440 | 1796 |
| FCH-100x40 | 100x40" | 400 | 8 | 2 | 2 | 914 | 914 | 1600 | 1796 |
| FCH-160x40 | 160x40" | 640 | 8 | 2 | 2 | 914 | 914 | 1700 | 1796 |
