Fabs semikonduktor mengejar target mg/L—bahkan ppb—untuk Cu, Ni, Zn, Cd, dan Pb. Kuncinya: presipitasi kimia yang tepat, klarifikasi/filtrasi bersih, dan polishing dengan resin pertukaran ion atau media adsorptif.
Air limbah semikonduktor membawa jejak logam berat—Cu, Ni, Zn, Cd, Pb—dari plating, slurry CMP (chemical mechanical polishing), hingga proses etching. Logam-logam ini toksik bahkan pada level µg/L (mikrogram per liter); ambil contoh Pb yang dibatasi sekitar ~6–10 µg/L dalam air minum (pmc.ncbi.nlm.nih.gov). Karena itu, efluen sering harus memenuhi batas ketat dari mg/L hingga ppb (parts per billion).
Praktiknya dimulai dari netralisasi batch (penyesuaian pH alkalis) dan koagulan berbasis hidroksida atau sulfida untuk mengeliminasi beban logam massal, lalu padatan diendapkan/disaring—sering menurunkan TSS jauh di bawah ≪1 mg/L—sebelum polishing sekunder. Pendorong regulasi mendorong “sisa” logam (residual) ke rentang mg/L rendah hingga ppb (researchgate.net) (pmc.ncbi.nlm.nih.gov), sehingga polishing lanjutan—pertukaran ion (ion exchange) atau media adsorptif—menjadi praktik umum.
Efisiensi UPW Fab Chip: Megasonic, Rinse, dan Daur Ulang Air
Profil beban dan tujuan efluen
Limbah datang dari plating, slurry CMP, dan etch; target efluen di industri ini kerap di bawah 0,5–1 mg/L untuk Cu, Ni, Zn, serta di bawah 0,1 mg/L untuk Cd/Pb. Sebagai referensi, batas air minum WHO berada di kisaran 6–10 µg/L untuk Pb dan 3000 µg/L untuk Cu (pmc.ncbi.nlm.nih.gov). Alur baku: presipitasi kimia, diikuti klarifikasi/filtrasi dan polishing. Pada tahap pemisahan padatan, unit klarifikasi seperti clarifier dan filtrasi—misalnya memakai cartridge filter—mengantar efluen ke kondisi yang siap untuk polishing.
Presipitasi hidroksida: sederhana dan murah
Menaikkan pH (dengan kapur atau NaOH) mengubah banyak ion logam menjadi hidroksida tak larut. Metode ini sederhana dan berbiaya rendah (pmc.ncbi.nlm.nih.gov), namun efisiensinya turun pada konsentrasi rendah. Kinerja terbaik muncul pada beban sedang (1–100 mg/L logam) (pmc.ncbi.nlm.nih.gov) dengan tipikal penghilangan sekitar 90–95% bila didesain baik.
Keunggulannya adalah kemudahan dan reagen murah (pmc.ncbi.nlm.nih.gov). Kekurangannya: lumpur sangat voluminus (sering >80% air) dan sulit didewatering (pmc.ncbi.nlm.nih.gov), serta residu hidroksida menaikkan pH sehingga butuh koreksi pH. Untuk mengaglomerasi padatan halus hidroksida, polielektrolit flokulan sering ditambahkan—di lapangan, opsi seperti flocculants kerap dipertimbangkan.
Presipitasi sulfida: lebih tuntas pada jejak
Menambahkan sulfida (Na₂S, NaHS, atau gas H₂S) membentuk sulfida logam yang sangat tidak larut. Ini secara signifikan meningkatkan ketuntasan: uji bangku menunjukkan >99% penghilangan Cu, Zn, Cd, dan >90% untuk As, Se, dll. (pmc.ncbi.nlm.nih.gov). Karena kelarutan sulfida jauh lebih rendah dibanding hidroksida, bahkan logam yang sangat encer terdorong keluar dari larutan (pmc.ncbi.nlm.nih.gov).
Keunggulan lain: lumpur yang padat dengan kandungan air rendah dan lebih mudah didewatering (pmc.ncbi.nlm.nih.gov). Tantangannya, partikel yang terbentuk sangat kecil (kolodial) sehingga sulit diendapkan (pmc.ncbi.nlm.nih.gov). Reagen sulfida pun bersifat toksik/korosif (gas H₂S berisiko dalam penanganan), dan kelebihan sulfida harus dihabiskan atau dilucuti. Kabar baiknya, presipitasi sulfida kurang sensitif terhadap agen pengompleks (chelating additives) dibanding hidroksida (pmc.ncbi.nlm.nih.gov).
Dalam praktik, dosis sulfat/sulfida dikontrol ketat—sering dengan oksidan untuk menghancurkan kelebihan sulfida—guna menghindari residu S²⁻ tinggi di efluen. Implementasi lapangan lazimnya memanfaatkan perangkat pengumpanan kimia presisi seperti dosing pump untuk stabilitas operasi.

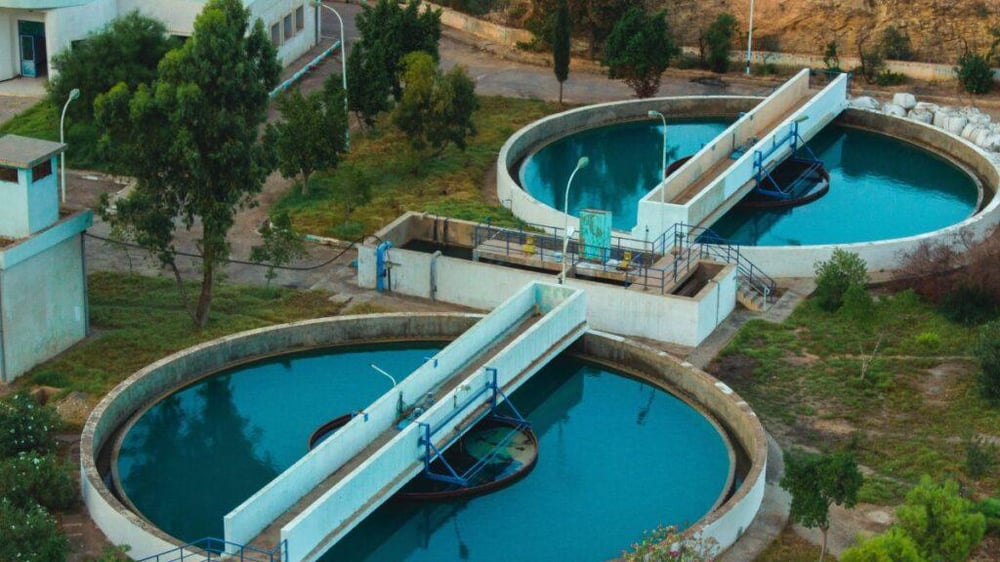

Klarifikasi, flotasi, dan contoh hasil
Setelah rute presipitasi apa pun, flok padat dipisahkan di unit klarifikasi atau flotasi, lalu efluen terfilter dikirim ke polishing. Di tahap ini, sistem flotasi terlarut seperti DAF kerap menjadi pasangan dari klarifikasi. Ringkasan trade-off yang dikutip di “Table 2” Babel et al. (2020): hidroksida itu “easy and broad” namun menghasilkan lumpur basah besar (pmc.ncbi.nlm.nih.gov), sedangkan sulfida memberi “less sludge, easier dehydration” tetapi membentuk presipitat sangat halus (pmc.ncbi.nlm.nih.gov).
Di kedua kasus, presipitasi umumnya menurunkan konsentrasi logam dari puluhan mg/L ke jauh di bawah 1 mg/L (pmc.ncbi.nlm.nih.gov). Contoh uji lab: >99% penghilangan Cu, Zn, Cd dengan Na₂S, sehingga umpan 50 mg/L turun menjadi <0,5 mg/L (pmc.ncbi.nlm.nih.gov). Namun untuk mencapai level ultra-trace (µg/L), umumnya masih perlu langkah lanjutan.
Pengolahan Limbah Wafer: Netralisasi hingga Polishing Ion
Polishing dengan resin pertukaran ion
Resin khelat khusus (mis. polimer ber-gugus iminodiasetat, tiol, amina, atau sulfonat) dapat menangkap ion logam sisa dari efluen terklarifikasi. Resin ini lazim dipasang dalam kolom fixed-bed pasca-presipitasi dan efektif bahkan pada konsentrasi rendah: gugus tiol/amina menghilangkan Cd²⁺, Ni²⁺, Cu²⁺, Pb²⁺, dll. (pmc.ncbi.nlm.nih.gov) (pmc.ncbi.nlm.nih.gov).
Resin khelat polimerik dilaporkan menurunkan konsentrasi logam jejak secara drastis—memoles (“polishing”) air agar lolos batas pembuangan yang ketat; misalnya, resin bergugus karboksilat untuk Cd, Ni, Cu, Pb hingga level jejak (pmc.ncbi.nlm.nih.gov). Sistem seperti ion-exchange resin bersifat regenerable—di-regenerasi dengan asam atau eluatan khelat—sehingga biaya jangka panjang efisien dan logam terkonsentrasi dalam volume regeneran kecil, bukan menjadi lumpur besar (pmc.ncbi.nlm.nih.gov).
Kapabilitas tipikal resin logam berat berada di kisaran 0,1–0,5 meq/mL (sekitar 10–50 mg logam per g resin) dan mampu bekerja hingga residu logam mendekati nol (ppb) (pmc.ncbi.nlm.nih.gov) (researchgate.net). Di aplikasi plating/CMP, konfigurasi dual-bed menangkap >95–99% Cu residual dan mencapai target 0,01–0,1 mg/L (10–100 µg/L) (researchgate.net). Kekurangan: biaya resin dan sensitivitas fouling—umpan harus bebas partikel dan ion pesaing.
Untuk implementasi skala pabrik, paket Ion-Exchange berbasis kolom melayani laju dari beberapa bed volumes per hour hingga konfigurasi counter-current kontinu; konsentrasi breakthrough mudah dipantau oleh analyzer daring.
Polishing dengan media adsorptif
Alternatif atau pelengkapnya, media adsorptif seperti karbon aktif, granula oksida logam (Fe/Mn-oxide), zeolit, atau nanomaterial berluas permukaan tinggi dapat memoles residu logam. Generasi adsorben modern direkayasa untuk logam berat: karbon aktif yang diimpregnasi sulfur atau ligan amino mengikat Hg, Pb, Cd kuat; silika nanopori atau MOF disetel untuk Cu²⁺, Ni²⁺. Tinjauan menyebut adsorpsi sebagai metode berbiaya rendah, fleksibel, dan dapat mencapai efisiensi >90% (mdpi.com).
Contoh, adsorben poly(amidoxime) berbasis serat limbah menangkap >95% Cu dan Pb dari limbah plating (residu <0,1 mg/L) (researchgate.net). Media semacam ini bekerja dalam fixed bed atau kartrid filter; adsorben bekas diregenerasi atau diganti. Sejalan dengan itu, solusi karbon aktif seperti activated carbon sering dipilih saat polishing menargetkan level ppb, bila desainnya tepat.
Perbandingan kinerja dan dampak operasional
Efisiensi penghilangan: presipitasi sulfida umumnya lebih tinggi untuk bulk daripada hidroksida. Data bangku menunjukkan Na₂S menghapus >99% Cu/Zn/Cd, sedangkan hidroksida tipikal ~90–98% (pmc.ncbi.nlm.nih.gov). Pasca-klarifikasi/filtrasi, efluen biasanya menyisakan ≤1–5 mg/L sebagian besar logam. Polishing berbasis pertukaran ion atau adsorben menurunkannya lagi satu orde besaran ke µg/L rendah bahkan ppb (researchgate.net) (pmc.ncbi.nlm.nih.gov).
Volume limbah: hidroksida menghasilkan lumpur sangat besar (volume air buangan tinggi) (pmc.ncbi.nlm.nih.gov), sedangkan presipitat sulfida lebih padat (volume lebih kecil) (pmc.ncbi.nlm.nih.gov). Keduanya harus diperlakukan sebagai limbah B3. Pertukaran ion hanya menghasilkan volume kecil regeneran asam yang mengandung logam—mengurangi limbah sekunder—sementara adsorben juga meminimalkan lumpur (lebih banyak berupa media bekas daripada slurry).
Faktor operasional: presipitasi kimia itu sederhana (penyesuaian pH) dan murah (kapur, NaOH, Na₂S), namun kurang presisi di level jejak dan sensitif terhadap kimia air (mis. kesadahan, chelators). Pertukaran ion/adsorpsi memiliki biaya modal/media lebih tinggi tetapi memberi kontrol kualitas efluen yang presisi dan memungkinkan pemulihan logam. Laju layanan kolom tipikal mulai dari beberapa bed volumes per hour hingga skema counter-current kontinu, dengan konsentrasi breakthrough mudah dilacak oleh analyzer daring.
Pencapaian regulasi: strategi gabungan—presipitasi diikuti polishing resin/adsorben—secara andal membawa efluen ke kepatuhan. Contoh hipotetis: mulai 20 mg/L Cu; presipitasi hidroksida menghapus 95% (ke 1 mg/L), lalu resin polishing menghapus 99% lagi (ke 0,01 mg/L) (pmc.ncbi.nlm.nih.gov) (researchgate.net).
Rancangan Limbah Semikonduktor: Netralisasi, Presipitasi & IX
Kesimpulan teknis ringkas
Presipitasi kimia (sulfida atau hidroksida) efektif untuk penghilangan bulk logam berat namun biasanya perlu klarifikasi/filtrasi dan masih menyisakan jejak. Sulfida unggul pada ketuntasan dan lumpur yang lebih terkonsentrasi, sementara hidroksida lebih sederhana tetapi melahirkan lumpur voluminus besar (pmc.ncbi.nlm.nih.gov) (pmc.ncbi.nlm.nih.gov). Untuk lolos batas ketat, fabs semikonduktor rutin menambahkan polishing: resin pertukaran ion atau media adsorptif yang merengkuh >90–99% dari beban residual ke level µg/L bahkan ppb (researchgate.net) (pmc.ncbi.nlm.nih.gov).
Trade-off biaya, limbah, dan selektivitas menjelaskan mengapa konfigurasi hibrida—presipitasi dulu, lalu penyempurnaan dengan resin/adsorpsi—menjadi standar untuk tuntutan regulasi dan mutu produk modern.
