Limbah pencucian wafer datang dalam gelombang ekstrem—pH bisa <1 hingga >10, logam terlarut ribuan ppm—namun standar pembuangan menuntut pH 6–9 dan logam berat di kisaran <0,1–1 mg/L. Desain tiga tahap berikut—pH neutralization, presipitasi kimia, dan ion exchange—mencapai penghilangan >99% dan siap menuju reuse/ZLD.
Skalanya besar dan tekanannya nyata. Di Korea, proses semikonduktor menyumbang ~177.000 m³/hari atau ~19,3% dari seluruh limbah cair industri, menurut tinjauan terbaru (www.researchgate.net). Sementara itu, sebuah fab di AS melaporkan air bilasan dengan tembaga terlarut 2.500–3.500 ppm pada pH ~0,8—jauh di atas batas buang—dan ongkos mengangkut limbah tak terolah mencapai $15.000 per 4.000 galon (www.ultrapurewater.com).
Standar buang ketat (pH 6–9; logam berat sering <0,1–1 mg/L), sehingga efisiensi penghilangan >99% untuk logam hampir selalu menjadi prasyarat. Desain multi‑tahap di bawah ini menstabilkan debit dan secara berturut‑turut menurunkan kontaminan hingga patuh regulasi—dengan inti teknologi pH neutralization, chemical precipitation, dan ion exchange (pertukaran ion; proses media/resin menukar ion terlarut dengan ion pada matriksnya) yang didukung bukti industri dan literatur (www.sciencedirect.com).
Panduan Aman Bahan Pembersih Wafer: dari TPS‑B3 hingga Pembuangan Limbah
Karakteristik limbah pembersihan wafer
Limbah basah semikonduktor sangat bervariasi dan agresif secara kimia. Aliran bisa sangat asam (pH <1 dari HF atau H₂SO₄) hingga basa (pH >10 dari bilasan NH₄OH), dengan beban logam berat dan anion tinggi (mis. Cu, Ni, Zn, F⁻, PO₄³⁻, Cl⁻, dan lain‑lain). Contohnya, fab di AS melaporkan bilasan dengan 2.500–3.500 ppm Cu terlarut pada pH ~0,8—selisih beberapa orde dari batas buang tipikal (www.ultrapurewater.com). Tinjauan terbaru mencatat pH target buangan 6–9 dan logam berat sering <0,1–1 mg/L (www.sciencedirect.com).
Tahap 1: equalization & pH neutralization

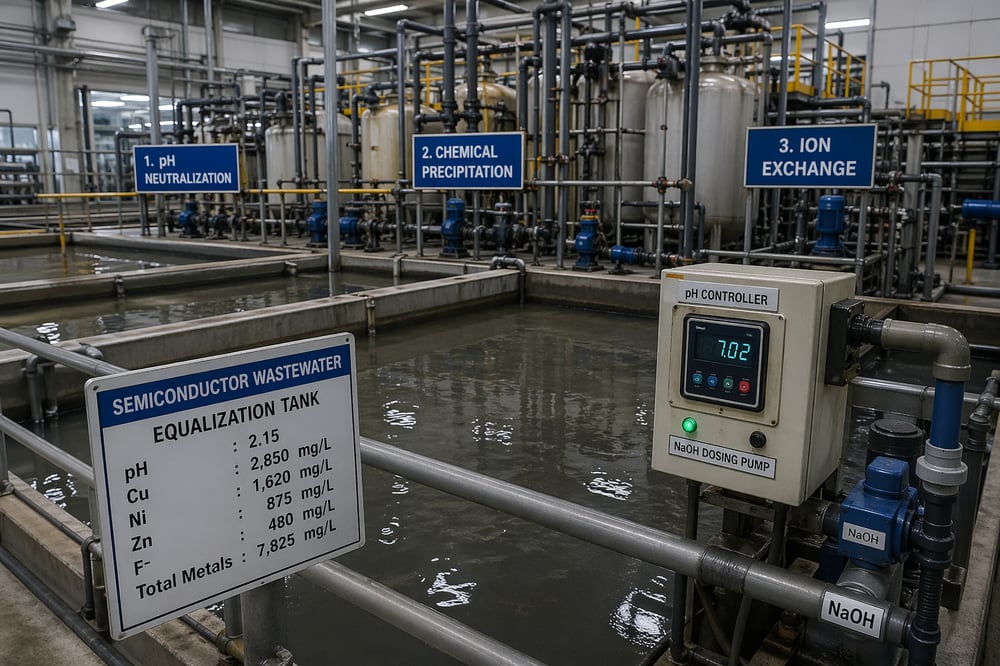

Semua aliran masuk diarahkan ke equalization tank (tangki penyeimbang untuk meredam fluktuasi debit dan pH) agar ayunan beban tidak “mengagetkan” unit hilir. Tangki ini dilengkapi agitasi dan probe pH untuk pemantauan otomatis (www.sciencedirect.com). Dalam praktik, reaktor netralisasi asam dan basa—mode kontinyu atau batch—mengatur pH ke ~6,5–7,5 (www.modutek.com; www.sciencedirect.com).
Sistem komersial “acid neutralization” menambahkan NaOH atau Ca(OH)₂ ke efluen asam; pengendali mengukur pH dan mendosis alkali untuk mencapai ~7,0 (www.modutek.com). Netralisasi alir‑kontinyu dapat menangani beberapa hingga beberapa ratus gpm (gallon per minute) dan otomatis merespons variasi proses kecil (www.modutek.com). Netralisasi batch cocok untuk volume kecil/berubah (mis. prototyping), memungkinkan penambahan reagen berbeda per batch dengan pemantauan pH serupa (www.modutek.com).
Kontrol pH yang ketat krusial karena semua tahapan hilir sensitif pH; sebagian logam (mis. Fe, Al) mungkin mulai mengendap, tetapi logam berat umumnya perlu pH lebih tinggi untuk terambil optimal (www.sciencedirect.com; www.modutek.com). Pengukuran dan dosing berbasis sensor dapat ditopang oleh peralatan seperti dosing pump akurat dan ancillary pH/agitator untuk kestabilan operasi.
Tahap 2: presipitasi kimia & pemisahan padatan
Pasca netralisasi, beban logam terlarut masih tinggi dan perlu dipresipitasi. Presipitasi alkali diterapkan: Ca(OH)₂ atau NaOH menaikkan pH (umum ~9–10) untuk membentuk hidroksida logam (M(OH)ₓ). Cu²⁺/Ni²⁺ mengendap sebagai Cu(OH)₂/Ni(OH)₂ pada pH ≈8–10; Pb²⁺/Zn²⁺ sekitar pH 8–9. Koagulan besi (FeCl₃/Fe₂(SO₄)₃) atau aluminium membantu menangkap koloid dan fosfat. Fluorida (dari HF) ditangani dengan CaCl₂ untuk mempresipitasi CaF₂; studi terbaru menunjukkan >90% penghilangan F⁻ tinggi (mis. >400 ppm) pada kondisi teroptimasi (patents.google.com; pubs.acs.org).
Koagulasi‑flokulasi (proses menggumpalkan partikel mikro menjadi flok yang mudah mengendap) lazim ditambahkan bersama presipitasi untuk mengaglomerasi partikel; jar test (uji laboratorium untuk dosis optimal) menentukan jenis/dosis terbaik. Produk seperti coagulants dan flocculants digunakan sesuai hasil uji.
Campuran presipitat/flok dipisahkan lewat pengendapan atau filtrasi. Dalam clarifier/thickener, flok hidroksida logam turun; ion terlarut <10 ppm dapat tertinggal di supernatan. Uji laboratorium kerap melaporkan >99% penghilangan logam target pada pH tepat; satu studi mencapai 99%+ untuk campuran Cu, Ni, Zn pada pH ≈10 (www.intechopen.com). Pengambilan Pb bersama logam lain >95% saat memakai presipitan sulfida/karbonat pada pH ≈11 (www.intechopen.com).
Volume lumpur bisa besar (sering 1–5% w/v dari air yang diolah), sehingga ruang sedimentasi dan penanganan lumpur seperti thickening dan filter press diperlukan (www.intechopen.com). Desain juga harus memastikan pH efluen tahap ini tetap netral (6–9) agar tahap hilir stabil. Untuk pemisahan gravitasi kompak, unit seperti clarifier atau lamela settler dapat meningkatkan kinerja tanpa mengubah prinsip proses.
Manajemen Limbah Etching B3: Dari TPS hingga Insinerato
Tahap 3: ion exchange polishing
Setelah presipitasi, residu ion terlarut—jejak logam, kesadahan, amonia, nitrat, dan lain‑lain—dipoles dengan ion exchange (pertukaran ion). Rangkaian umum memakai resin kation kuat (strong‑acid cation, bentuk Na⁺) dan/atau anion kuat, tersusun minimal dua kolom (satu servis, satu standby/regenerasi) (www.intechopen.com).
Pada tahap pemolesan ini, konsentrasi logam biasanya <10–20 mg/L sehingga resin efisien. Sebagai contoh, resin Dowex HCR‑S menghilangkan 99,76% Cu²⁺ 250 mg/L dalam 1 jam, menyisakan ~0,6 mg/L (www.intechopen.com). Zeolit alam seperti clinoptilolite atau thomsonite juga efektif: uji laboratorium menunjukkan >95% penghilangan Pb dan Cd serta ~100% Pb/Fe dari larutan awal 100 ppm (www.intechopen.com; www.intechopen.com). Dalam pengujian multi‑logam, resin rekayasa mengangkat >99% tembaga dan 93–99% logam lain pada konsentrasi sedang (www.intechopen.com).
Catatan: resin IX harus terlindung dari partikel dan ko‑presipitasi; sebuah filter atau softener lazim dipasang di hulu, dan pH harus stabil untuk mencegah fouling (www.intechopen.com; www.sciencedirect.com). Dalam praktik, filter seperti cartridge filter atau bed granular seperti sand silica sering digunakan, dan untuk mencegah kerak kesadahan dapat ditambahkan softener. Portofolio sistem ion exchange berikut resin kation/anion mendukung skema dua kolom untuk operasi dan regenerasi bergilir.
Siklus IX berulang: satu kolom berjalan hingga mendekati jenuh, lalu offline untuk regenerasi (umumnya asam/basa encer), menghasilkan regeneran bekas bervolume kecil yang mengandung logam terkonsentrasi (~1–10% dari volume asal). Brine ini dikumpulkan untuk perawatan limbah B3 atau pemulihan logam; rancangan harus mencakup penyimpanan kimia dan pembuangan aman.
Kinerja, limbah sekunder, dan hasil biaya
Efisiensi gabungan presipitasi + IX kerap >99,5% untuk logam berat. Presipitasi menangani ≥90–99% per logam, IX mengambil sisanya. Pada contoh dua tahap, Cu diturunkan dari 2.500 mg/L ke <0,6 mg/L (99,98% penghilangan) dalam uji berurutan presipitasi/IX (www.ultrapurewater.com; www.intechopen.com). Studi lain menunjukkan efluen multi‑logam turun hingga di bawah batas deteksi.
Presipitasi kimia menghasilkan lumpur substansial—sering 1–5% w/v dari air yang diolah—yang harus ditampung, ditebalkan, dan dewatering (mis. filter press), lalu dibuang sesuai klasifikasi (Class C bila memenuhi PSC) (www.intechopen.com). Ion exchange hanya menghasilkan brine regeneran bervolume kecil namun mengandung logam terkonsentrasi dan harus didaur ulang/diolah sebagai limbah B3.
Dari sisi biaya, pengangkutan limbah semikonduktor tak terolah sangat mahal—misalnya $15.000 per 4.000 galon (www.ultrapurewater.com). Investasi pengolahan di lokasi sering terbayar dengan mengeliminasi hauling dan membuka peluang pemulihan logam. Secara global, standar lebih ketat dan kelangkaan air mendorong fabrikasi menuju zero‑liquid‑discharge (ZLD; strategi tanpa buangan cair, memaksimalkan reuse). Rancangan ini menjadi inti strategi ZLD: menghasilkan efluen bersih untuk buang aman atau reuse (sesuai batas Indonesia/Internasional), sembari memusatkan kontaminan jadi residu yang terkelola.
Catatan implementasi dan kepatuhan
Operasi harus memonitor komposisi influen secara kontinyu, menyesuaikan dosis bahan kimia berbasis analitik real‑time, serta merencanakan penanganan aman untuk regeneran dan lumpur. Semua klaim dalam rancangan ini disangga praktik industri dan tinjauan terkini—mulai kontrol pH/flow equalization hingga presipitasi hidroksida dan polishing IX—dengan target efluen pH≈6–9 dan logam <0,1–0,5 mg/L tercapai di bawah kondisi tipikal (www.sciencedirect.com; www.intechopen.com). Kelemahan presipitasi—volume lumpur besar, kontrol pH ketat, perlu pemisahan padatan—juga telah dicatat secara eksplisit (www.intechopen.com).
Sumber
Semiconductor fab wastewater compositions and flows (www.ultrapurewater.com) (www.researchgate.net); acid/alkaline neutralization controls (www.modutek.com) (www.modutek.com); heavy‑metal precipitation fundamentals and efficiencies (www.sciencedirect.com) (www.intechopen.com) (www.intechopen.com); ion‑exchange polishing performance (www.intechopen.com) (www.intechopen.com) (www.intechopen.com); plus Indonesian effluent regulations context (pH 6–9, low mg/L metals) and industry reports. All claims are backed by recent peer‑reviewed or industry sources (www.ultrapurewater.com) (www.sciencedirect.com) (www.intechopen.com) (www.intechopen.com) (www.intechopen.com) (www.modutek.com).
Wet vs Plasma Etching: Mana Lebih Presisi untuk Fabrikasi Chip?
Referensi
www.ultrapurewater.com — K. Phillis and B.V. Jenkins, “How Do Treatment Options Compare in Removing Heavy Metals From Semiconductor Wastewater Streams?” Ultra Pure Water (Tech Briefing, 2010). (Case study: ~2500–3500 ppm soluble Cu at pH 0.8, 4000 gal/4 days, $15k per load; discharge limit ~3 lbs/day.)
www.researchgate.net — J. Sim et al., “Semiconductor Wastewater Treatment Processes: Current Status…” J. Clean. Prod., 429(2023), Article 139570. (Review: semicon processes generate ~19.3% of Korea’s industrial wastewater, ~177,937 m³/day.)
www.sciencedirect.com (www.sciencedirect.com) — A. Obaid et al., “Water Treatment Technologies in Removing Heavy Metal Ions from Wastewater: A Review” Environmental Nanotechnology, Monitoring & Management 17 (2022) 100617. (Survey of removal methods: “chemical precipitation… widely used… ion exchange… pH‑dependent”; industry trend of metal recovery even at low conc.)
www.intechopen.com (www.intechopen.com) — L. Lupa and L. Cocheci, “Heavy Metals Removal from Water and Wastewater,” in Heavy Metals – Recent Advances, IntechOpen (Feb. 2023). (Lab data: 99% removal at pH ~10.3; >95% lead removal with sulfide/carbonate at pH 11.)
www.intechopen.com — L. Lupa and L. Cocheci (2023), ibid. (Ion exchange: used for trace metals when precipitation loses efficiency; two‑column operation recommended.)
www.intechopen.com (www.intechopen.com) (www.intechopen.com) — L. Lupa and L. Cocheci (2023), ibid. (Experimental IX results: clinoptilolite >95% Pb/Cd removal; thomsonite ~100% Pb/Fe at 100 ppm; Dowex resin 99.76% Cd removal @250 mg/L.)
www.modutek.com (www.modutek.com) (www.modutek.com) — Modutek Corp. technical blog (Oct 2019) – “Selecting the Right Acid Neutralization System” (kontinyu vs. batch, algoritma dosing, dan kebutuhan pemantauan).
www.intechopen.com (www.intechopen.com) — L. Lupa and L. Cocheci (2023), ibid. (Keterbatasan presipitasi: “volume lumpur besar… kontrol pH ketat… perlu pemisahan padatan”.)
