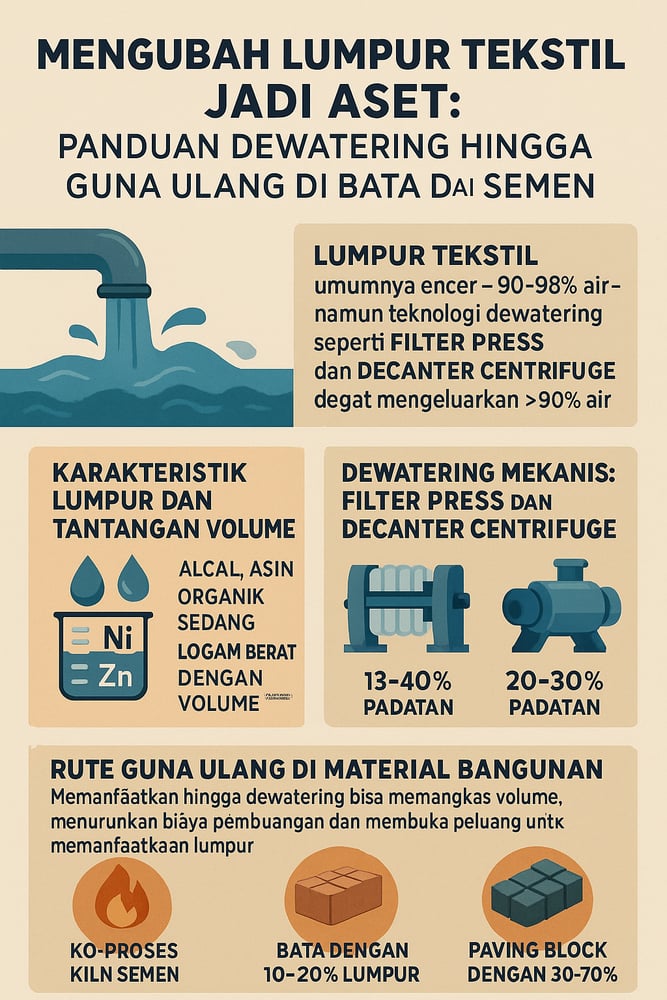

Lumpur dari olahan limbah tekstil umumnya encer—mengandung 90–98% air—namun teknologi dewatering seperti filter press dan decanter centrifuge dapat menghilangkan lebih dari 90% air, sehingga memangkas volume dan membuka jalan untuk pemanfaatan yang bernilai.
Industri: Tekstil | Proses: Pengolahan Limbah Cair Berwarna Pekat (Highly Colored Effluent Treatment)
Limbah cair berwarna pekat dari pabrik tekstil kerap menghasilkan sisa lumpur dalam jumlah besar yang sering luput dari perhatian. Dalam skala kawasan industri, volumenya dapat sangat besar. Sebagai contoh, di salah satu kawasan industri di Ethiopia, sistem zero-liquid-discharge (ZLD)—yakni sistem tanpa pembuangan limbah cair—menghasilkan lumpur dengan kadar padatan parsial hingga sekitar 30.000 ton per hari (sumber: www.ncbi.nlm.nih.gov).
Secara umum, setelah melalui tahapan pengolahan biologis dan fisikokimia, lumpur ini tetap sangat encer—mengandung sekitar 90–98% air. Komposisinya biasanya bersifat basa (alkalis) dan memiliki kadar garam tinggi (konduktivitas besar), kandungan organiknya sedang (TOC/total organic carbon sekitar 1,2–17,8%), serta nilai kalor atau energi pembakaran relatif rendah, yakni ≤~2.066 kkal/kg (sumber: www.researchgate.net). Kontaminan utama dalam lumpur meliputi sisa zat warna dan logam berat seperti Cr, Ni, Cu, Pb, dan Zn. Namun, beberapa analisis menunjukkan bahwa konsentrasi logam berat tersebut seringkali masih berada di bawah ambang regulasi. Hal ini mengindikasikan bahwa lumpur tidak selalu bersifat berbahaya secara intrinsik (sumber: www.researchgate.net).
KARAKTERISTIK LUMPUR DAN TANTANGAN VOLUME
Sebelum dilakukan dewatering mekanis, lumpur tekstil umumnya hanya mengandung 1–5% padatan. Proses pengentalan gravitasi (gravity thickening) dapat meningkatkan kadar padatan menjadi 3–6% dan memangkas volume lumpur hingga setengahnya (sumber: nepis.epa.gov). Unit klarifikasi, seperti clarifier, lamella settler, atau tube settler, biasanya digunakan dalam tahap ini untuk memisahkan flok dan memadatkan lumpur.
Baca juga: Cara Efektif Menjaga Semen Tetap Kering: Silo Kedap, Udara Kering, dan Additive Hidrofobik
DEWATERING MEKANIS: FILTER PRESS DAN DECANTER CENTRIFUGE
Dewatering mekanis melalui teknik pemerasan atau sentrifugasi dapat mengeluarkan lebih dari 90% air dari lumpur, sehingga secara drastis mengurangi biaya pengangkutan dan pembuangan (sumber: www.climate-policy-watcher.org; www.step-interreg.eu). Hasil dewatering umumnya berupa cake dengan kandungan padatan 13–40% (sumber: www.step-interreg.eu).
Filter press (plate & frame), yaitu alat pemeras bertekanan dengan kain saring, bekerja secara batch selama 1–4 jam per siklus. Tahap awal drainase gravitasi berlangsung 20–30 menit, kemudian dilanjutkan dengan tekanan hidrolik tinggi—sekitar 200–300 psi (5–15 bar) (sumber: www.lenntech.com). Alat ini dapat memproduksi cake dengan ketebalan 25–38 mm dan kadar padatan 35–50% (sumber: www.climate-policy-watcher.org). Cake ini ideal untuk pembuangan atau pemanfaatan lebih lanjut, meski investasi awal dan kebutuhan pembersihan kain cukup tinggi.
Decanter centrifuge merupakan sentrifus pemisah yang bekerja secara kontinyu menggunakan gaya sentrifugal untuk memisahkan air dari lumpur. Mesin ini dapat beroperasi 24/7, berukuran kompak, dan membutuhkan perawatan lebih rendah dibanding filter press. Namun, cake yang dihasilkan biasanya lebih basah, dengan padatan sekitar 20–30% jika menggunakan polimer secara optimal (sumber: www.step-interreg.eu). Konsumsi energi juga lebih tinggi dibanding filter press (sumber: lushunhj.com). Cake yang dihasilkan seringkali berbentuk pita (ribbon) dan mungkin memerlukan pengeringan atau pencampuran tambahan.
Teknologi menengah seperti belt press atau screw press dapat mencapai kadar padatan sekitar 20%. Hampir semua metode ini membutuhkan pengkondisian kimiawi sebelumnya. Pada tahap ini, flokulan (polimer) ditambahkan untuk membantu pembentukan flok yang lebih padat dan mudah dipisahkan (sumber: www.step-interreg.eu). Penggunaan pompa dosing yang presisi juga penting untuk menjaga konsistensi proses.
REDUKSI VOLUME DAN KEBUTUHAN UJI PILOT
Dengan desain pengentalan dan dewatering yang tepat, reduksi volume lebih dari 90% sangat mungkin dicapai. Misalnya, kadar padatan dapat dinaikkan dari 3% ke 6% melalui pengentalan gravitasi (memangkas volume 50%), lalu diperas hingga mencapai 35–50% padatan menggunakan filter press (sumber: www.climate-policy-watcher.org). Hasil akhir dipengaruhi oleh komposisi lumpur dan jenis peralatan yang digunakan, sehingga uji pilot umumnya dilakukan untuk memilih konfigurasi terbaik (sumber: www.step-interreg.eu).
KLASIFIKASI PEMBUANGAN AKHIR DAN KEPATUHAN
Klasifikasi limbah lumpur sangat ditentukan oleh komposisinya. Jika kandungan logam berat atau zat organik berbahaya melampaui ambang yang ditetapkan regulasi (misalnya kategori B3—Bahan Berbahaya dan Beracun—di Indonesia), maka lumpur harus diperlakukan sebagai limbah B3. Limbah ini harus dibakar di fasilitas berizin atau dibuang ke landfill khusus B3. Jika kandungan kontaminan masih dalam batas aman, lumpur dapat diklasifikasikan sebagai limbah non-B3.
Opsi tradisional seperti landfill dan insinerasi memiliki biaya dan risiko masing-masing. Landfill membutuhkan biaya angkut dan lahan yang besar serta berpotensi mengalami pelindian (leaching). Sementara insinerasi membutuhkan energi tinggi dan menghasilkan abu yang tetap harus dikelola sesuai aturan.
RUTE GUNA ULANG DI MATERIAL BANGUNAN
Pemanfaatan kembali (beneficial use) lumpur semakin disukai untuk meningkatkan keberlanjutan dan mengurangi biaya. Pada industri semen dan bata, lumpur dapat dimanfaatkan sebagai bahan baku alternatif atau bahan tambahan.
Studi menunjukkan bahwa substitusi 30–70% semen dengan lumpur yang sudah disolidifikasi dapat menghasilkan paving block yang memenuhi standar India, dengan kuat tekan hingga 24,9 N/mm² setelah 28 hari (sumber: www.researchgate.net). Pada pembuatan bata tanah liat, campuran 10–20% lumpur memberikan hasil optimal. Sebuah studi di Ethiopia menunjukkan bahwa campuran 10–20% lumpur pada suhu pembakaran 1.200 °C dapat menghasilkan bata berkualitas tinggi dengan kuat tekan sekitar 30 MPa (kelas “A”) (sumber: www.ncbi.nlm.nih.gov).
Hasil serupa ditemukan di India: campuran hingga 15% lumpur dalam bata tanah liat memberikan kuat tekan di atas 3,5 N/mm² dan memenuhi batas penyerapan air yang dapat diterima (sumber: www.researchgate.net). Sementara di Indonesia, uji coba substitusi pasir dengan 20–60% lumpur dalam beton menghasilkan kuat tekan hingga 18,99 MPa pada substitusi 60% (target mutu 25 MPa) (sumber: journal.unj.ac.id).
Keberhasilan aplikasi ini dipengaruhi kandungan oksida seperti Al, Ca, dan Fe dalam lumpur yang mendukung sifat pengikat. Namun, kadar silika yang rendah sering membuatnya perlu dicampur dengan abu terbang atau semen. Uji pelindian menunjukkan bahwa logam berat pada bata yang distabilisasi tetap jauh di bawah ambang batas (sumber: www.researchgate.net; www.ncbi.nlm.nih.gov).
Baca juga: Panduan Maintenance Sistem Pneumatik di Area Packaging Pabrik Semen
KO-PROSES KILN SEMEN DAN OPSI LAIN
Dalam kiln semen, lumpur hasil dewatering dapat dimanfaatkan sebagai bahan bakar tambahan atau bahan baku, asalkan kadar klorida atau garam tidak terlalu tinggi. Dengan nilai kalor sekitar 0–2.066 kkal/kg (sumber: www.researchgate.net), lumpur dapat menggantikan sebagian energi pembakaran kiln dan sekaligus memvitrifikasi komponen beracun ke dalam klinker. Proses ini membutuhkan pengendalian mutu yang ketat dan sangat spesifik tergantung pabrik.
Opsi lain termasuk penggunaan lumpur sebagai penutup landfill atau bahan kompos jika kandungan organiknya cukup. Namun, sebagian besar lumpur tekstil resisten terhadap biodegradasi dan keberadaan zat warna atau logam dapat menghambat aplikasi langsung.
TREN NILAI TAMBAH DAN KEMITRAAN
Tren industri saat ini bergerak menuju pemulihan nilai dari lumpur. Alih-alih membayar biaya pembuangan, beberapa fasilitas mulai menjual lumpur terdewatering kepada pabrik bata atau semen. Di Ethiopia, produksi lumpur dalam jumlah besar telah membuka peluang kemitraan yang saling menguntungkan dengan industri bata (sumber: www.ncbi.nlm.nih.gov). Data menunjukkan bahwa substitusi 20–30% lumpur dalam material bangunan biasanya masih aman dan layak secara teknis (sumber: www.ncbi.nlm.nih.gov; www.researchgate.net). Pendekatan ini dapat mengurangi ketergantungan pada landfill, menekan biaya, serta berkontribusi pada pengurangan jejak karbon.
KESIMPULAN
Manajemen lumpur yang efektif di Instalasi Pengolahan Air Limbah (IPAL) tekstil mencakup dua tahap utama:
-
Pengentalan dan dewatering mekanis untuk menghasilkan cake dengan kadar padatan 15–40% (sumber: www.climate-policy-watcher.org; www.step-interreg.eu).
-
Pemilihan opsi pemanfaatan akhir: pembuangan ke landfill atau insinerasi jika diwajibkan, atau lebih diprioritaskan pemanfaatan sebagai bahan bangunan atau sumber energi.
Pemilihan rancangan, termasuk jenis dewatering (filter press atau centrifuge), penggunaan polimer, dan skala produksi, sebaiknya ditentukan berdasarkan uji karakterisasi lumpur dan analisis biaya-manfaat. Dengan penerapan teknologi dewatering yang tepat, volume lumpur dapat dipangkas lebih dari 90% (sumber: www.climate-policy-watcher.org; nepis.epa.gov), sehingga strategi pemanfaatan kembali menjadi semakin layak secara ekonomi dan lingkungan. Penggunaan koagulan dan flokulan pada tahap pengolahan fisik-kimia tetap penting untuk membentuk flok yang mudah diendapkan serta diperas.
Sumber data dan referensi teknis yang dikutip:
www.climate-policy-watcher.org; www.step-interreg.eu; www.researchgate.net; www.ncbi.nlm.nih.gov; journal.unj.ac.id; www.lenntech.com; lushunhj.com; nepis.epa.gov.
