Memindahkan malt giling cepat dan lembut menentukan hasil ekstrak, risiko debu, dan efisiensi. Ini komparasi jujur sistem konveyor di pabrik bir—serta cara merancang jalur yang benar‑benar gentle.
Malt yang sudah digiling (grist: hasil gilingan malt untuk mash) “mulai memburuk segera” karena luasan permukaan meningkat—artinya, kecepatan dan kelembutan pemindahan menjadi krusial untuk menjaga kualitas dan memaksimalkan yield. Industri bahkan melaporkan optimasi penanganan bisa menaikkan hasil hingga 2–15% (abmequipment.com, crispmalt.com).
Di sisi lain, debu grist adalah bahaya ledakan dan alergen, sehingga konveyor harus tertutup dan food‑grade. Aturan di Indonesia, misalnya, mewajibkan peralatan untuk produk pangan abrasif/combustible bersifat food‑grade dan memiliki fitur keselamatan seperti pressure‑relief vents (id.scribd.com). Lebih banyak aliran udara juga memicu isu keamanan pangan dalam pneumatic conveying karena turbulensi, bridging, dan debu (millermagazine.com).
Maka, pilihan sistem pengangkutan grist—dari auger (screw conveyor: sekrup heliks dalam tabung), tubular drag/chain‑and‑disc, bucket elevator, hingga pneumatic—selalu berbenturan antara biaya, kapasitas, jejak ruang, dan kelembutan.
Malt Mill Brewery: Re-Corrugation, Pelumasan & Alignment Naikkan Yield
Tipe konveyor di pabrik bir
Praktiknya, pabrik bir menggunakan lima kategori besar: auger, tubular drag (chain‑and‑disc), bucket elevator, pneumatic (air), dan kadang belt conveyor (abmequipment.com). Masing‑masing punya mekanisme kerusakan grist dan taktik mitigasinya.

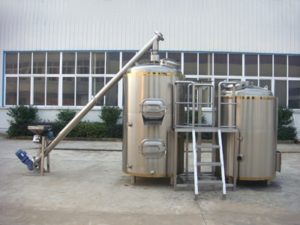

Auger (screw) conveyor: biaya rendah, gaya tinggi
Auger populer di pabrik kecil karena biaya awal rendah dan simpel (abmequipment.com, beverage-master.com). Namun, inilah tipe yang paling agresif ke grist: sekrup berputar menekan dan menggesek kernel ke dinding, memicu panas, friksi, dan debu. Tikungan tajam atau tanjakan curam memperparah jamming dan grinding (abmequipment.com).
“Fines” (partikel halus) dari auger nyata terlihat, dengan kebutuhan perawatan rutin—pelumasan dan penggantian elbow kira‑kira tiap 6 bulan (beverage-master.com). Banyak fasilitas pun membatasi auger untuk transfer pendek (mis. dari mill ke grist case), bukan lintasan panjang. Pabrik kecil lazimnya menjalankan roller mill 1.500–3.000 lb/jam dan memakai satu screw conveyor di bawah mill; screw 3–4 inci sanggup memindahkan beberapa ton/jam, tapi tetap pelan dibanding alternatif (beverage-master.com).
Mitigasi: turunkan rpm, pilih diameter besar dengan pitch lembut, batasi kemiringan (<40° direkomendasikan), dan hindari lintasan panjang. Flex auger (tabung fleksibel/rubber‑channel) dan liner elastomer atau flight plastik bisa meredam dampak (beverage-master.com). Jaga fill ringan agar aliran bebas, gunakan beberapa inlet/hopper untuk mendistribusikan beban, dan lakukan perawatan untuk mencegah tepi aus/ misalignment. Kolektor debu di outlet membantu menangkap fines.

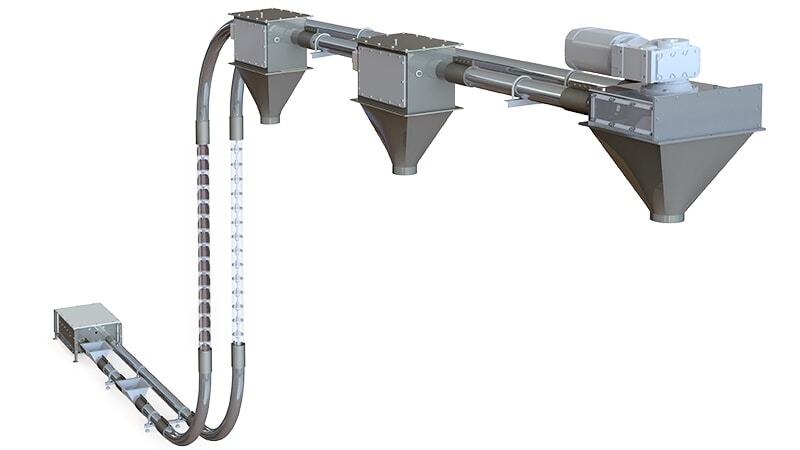

Tubular drag (chain‑and‑disc): gerak terkandung, lebih lembut
Chain‑and‑disc memindahkan grist secara kontinu di dalam tabung tertutup menggunakan disk (“puck”) pada rantai. Sistem ini lebih kompleks dan mahal, namun dikenal lebih gentle dan lebih cepat, mampu menikung radius kecil serta vertikal—seringkali satu loop dari silo ke mill ke mash tun tanpa banyak transfer (abmequipment.com, beverage-master.com).
Kerusakan umumnya berasal dari gesekan ringan atau benturan kecil di tikungan; debu lebih rendah daripada screw. Mitigasi terbaik: gunakan disk full‑height, material tabung halus (mis. polycarbonate), tension rantai yang tepat, jarak disk yang serasi, radius elbow besar, dan kontrol kecepatan via VFD. Pembersihan berkala (termasuk CIP/cleaning‑in‑place) mencegah akumulasi. Disebutkan, konveyor ini “run quicker, maneuver tighter corners and are gentler on the product” (beverage-master.com).
Data: varian aeromechanical seperti Unitrak PowderFlight (tetap berbasis disc) mengklaim kapasitas hingga 1.440 ft³/jam (≈25 ton/jam untuk malt tipikal) pada sudut apa pun (unitrak.com). Tradeoff‑nya: biaya modal 2–3× auger, namun menghemat tenaga kerja dan kehilangan produk (abmequipment.com).
Bucket elevator: angkat vertikal tanpa free‑fall
Bucket elevator (mis. Unitrak TipTrak) mengangkat grist dalam ember tanpa jatuh bebas sampai discharge, sehingga sangat gentle untuk lift vertikal dan ruang sempit (unitrak.com).
Risiko kerusakan terutama saat discharge; desain drop box/box jatuh yang buruk dapat meningkatkan impact. Mitigasi: bucket karet/plastik, chute miring dan empuk, dan, untuk model tertutup seperti TipTrak, operasi horizontal juga dimungkinkan—menjaga abrasi minimal (unitrak.com).

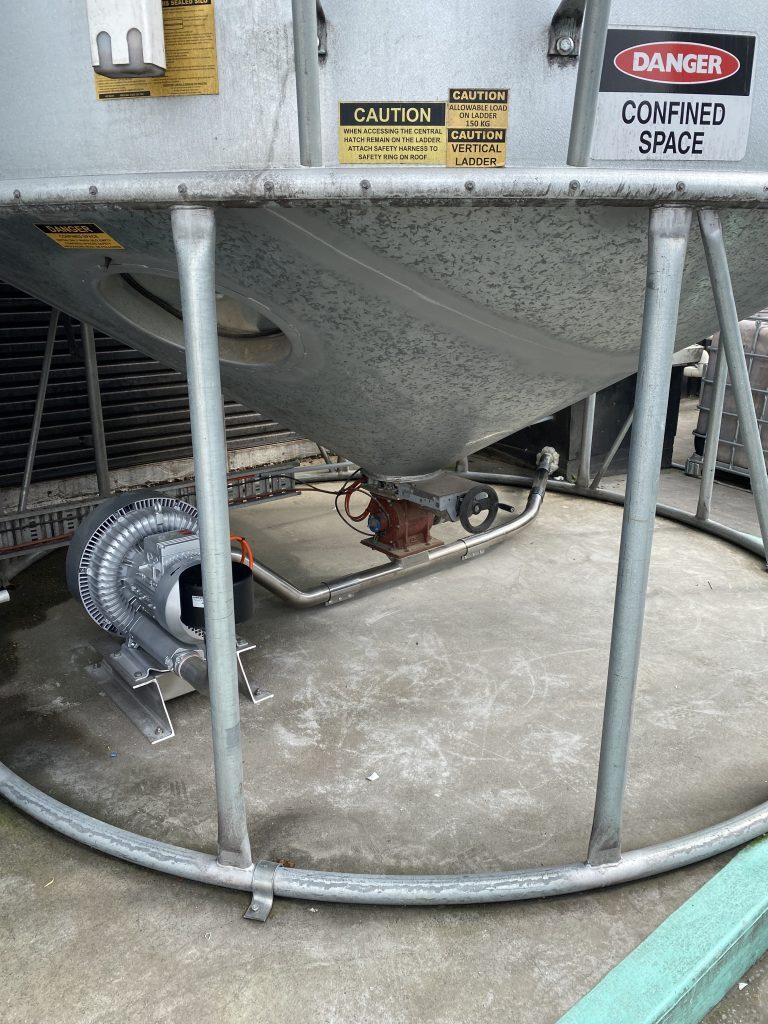

Pneumatic conveying: fleksibel, paling berisiko ke husk
Konveyor pneumatik memakai aliran udara (blower/vakum) untuk mengangkut grist dalam pipa tertutup. Umum untuk unloading truk bulk (pressure discharge/PD truck) dan lintasan jauh; fleksibel dan hemat ruang, tetapi cenderung paling merusak kualitas kernel (abmequipment.com, craftbreweryequipment.com).
Mekanisme kerusakan: kecepatan udara tinggi menimbulkan tumbukan berulang dan abrasi di dinding pipa, merusak husk dan mematahkan rootlet. Bending/valve memicu turbulensi dan tekanan mendadak yang dapat memecah kernel. Pedoman industri untuk PD truck menekankan pembatasan tekanan ≤3–5 psi; tekanan dan laju lebih tinggi merusak malt dan menghasilkan debu berlebih (abmequipment.com). Dalam kondisi ekstrem, studi penanganan biji‑bijian memperkirakan hingga 15–20% kernel dapat pecah (angka bervariasi di data brewing) (researchgate.net). Lean‑phase (konsentrasi rendah, kecepatan tinggi) umumnya lebih gentle daripada dense‑phase (tekanan tinggi, slug flow).
Mitigasi: gunakan low‑pressure, lean‑phase (~3 psi) dan blower rpm moderat, elbow radius panjang, injeksi difuser yang lembut, serta filter/cyclone berkualitas untuk menangkap fines. Sistem harus Ex‑rated dan memiliki pressure‑relief vent/rupture disk sesuai ketentuan Indonesia (id.scribd.com). Di mana mungkin, gantikan ruas pneumatic dengan mekanik (mis. elevator) untuk menjaga kernel.
Contoh: instalasi jarak ~80 m di satu pabrik memakai lean‑phase, HEPA filter, dan motor IECEx; blower 7,5 kW bisa memindahkan satu muatan truk malt dalam kurang dari satu jam (filquip.com.au). Namun, konsumsi energi pneumatic umumnya lebih tinggi—sering 30–40% di atas belt untuk throughput setara (agriculture.institute), sehingga banyak craft brewery memilih chain/bucket untuk in‑plant conveying (abmequipment.com, craftbreweryequipment.com).
Kalibrasi Milling Brewery: Timbangan Grist & Hydrator Akurat
Opsi lain: belt, cable & puck, vibrating
Belt conveyor sangat gentle (produk ditopang di permukaan karet), hemat energi—30–40% lebih rendah dari pneumatic—namun butuh ruang untuk elevasi (kemiringan landai saja) dan menghadirkan isu manajemen debu dari friksi belt‑grain (agriculture.institute, agriculture.institute). Jarang dipakai untuk malt bulk di brewery (lebih lazim untuk packaging).
Cable & puck (Cablevey) memadukan kabel dengan disk karet dalam palung logam—sangat gentle, bisa horizontal/vertikal, namun perlu pelumasan kabel dan biaya moderat‑tinggi.
Vibrating/pan conveyor mengandalkan getaran pada trough terbuka; gentle namun terbatas kapasitas/jarak dan menyebarkan debu—lebih cocok untuk inspeksi/penimbangan ketimbang lintasan panjang.
Perbandingan kerusakan dan konsekuensi
.jpg?width=768&height=1024&name=Brewery-Pale-Malt-Grain-Pneumatic-Conveying-3-768x1024%20(1).jpg)
Urutan tipikal kerusakan/fines: auger > pneumatic > bucket > tubular/chain ≈ belt. Pneumatic dapat menghasilkan 3–5% fines pada transfer bahan rapuh jika setelan buruk (millermagazine.com), sementara tubular drag kerap menjaga breakage di bawah 1% berkat transportasi “terkantong” yang lembut (beverage-master.com). Screw conveyor rutin menimbulkan debu, sedangkan bucket/belt hampir tidak menambah fines baru.
Kerusakan kernel menurunkan ekstrak dan memicu masalah lautering. Analisis industri menegaskan, “reducing conveying time and friction… will increase yield and reduce dust” (abmequipment.com). Perpindahan dari premilled bag ke on‑site milling dengan penanganan yang tepat dilaporkan bisa memberi 2–15% peningkatan yield (crispmalt.com), menegaskan dampak ekonomi langsung dari pilihan konveyor.
Desain sistem gentle‑handling
- Minimalkan free‑fall dan impact: pilih konveyor tertutup (drag/bucket) agar grist selalu ditopang. Jika drop tak terhindarkan, gunakan chute panjang atau spout berlapis empuk; hindari jatuh ke permukaan keras.
- Gunakan beberapa konveyor untuk lintasan panjang: lebih baik elevator vertikal + drag horizontal + screw pendek ketimbang satu screw panjang bertekanan tinggi.
- Kontrol feed dan speed: manfaatkan VFD untuk menyamakan laju konveyor dengan kapasitas milling; valve/slide bermassa untuk metering dari silo; timbang di grist case dan hentikan otomatis ketika bobot tercapai (abmequipment.com).
- Pilih material kontak yang halus: stainless steel dan polimer food‑grade (mis. polyurethane yang memenuhi standar pangan) untuk tube, bucket, disc; mudah dibersihkan dan mengurangi abrasi (acuan regulasi: id.scribd.com).
- Rancang jalur berjejak lembut: maksimalkan segmen horizontal/gradual; bucket elevator untuk lift vertikal; tubular drag untuk lintasan horizontal/overhead; hindari incline curam pada auger.
- Kontrol debu & keselamatan: pasang dust collector/cyclone di titik rendah; filter vent pada silo, konveyor, dan jalur pneumatic; motor Ex‑rated dan pembumian pipa. Regulasi Indonesia mensyaratkan venting pada penanganan debu eksplosif (id.scribd.com).
- Desain untuk cleanout: quick‑open tube/slide‑gate breakpoint untuk mencegah kontaminasi silang antara malt warna berbeda (beverage-master.com).
- Monitoring dan perawatan: inspeksi dan pelumasan rutin pada chain/screw; stok elbow cadangan untuk auger karena aus tak terhindarkan (beverage-master.com).
Arsitektur sistem yang umum
Skenario gentle yang lazim: bucket elevator dari silo ke mill hopper; screw pendek atau drag dari mill ke grist case; lalu elevator/drag lain ke mash tun. Alternatifnya, satu jalur chain‑drag terintegrasi (mis. PowderFlight) membawa malt bulk dari silo melewati mill sampai ke vessel penimbun mash dalam satu lintasan (unitrak.com). Apa pun pilihannya, seluruh komponen bergerak sebaiknya berkecepatan rendah, food‑grade, dan dilengkapi fitur keselamatan.
Optimasi Lauter Tun Brewery: Milling Presisi, Mash Tepat, Runoff Lebih Cepat
Kesimpulan
Auger memang hemat di muka, tetapi “tough on product” dan pembuat debu (abmequipment.com). Pneumatic memberi fleksibilitas jarak dan layout, namun berisiko merusak husk (craftbreweryequipment.com) dan biasanya mengonsumsi energi lebih tinggi (craftbreweryequipment.com, agriculture.institute). Sebaliknya, chain‑and‑disc dan bucket elevator lebih mahal, tetapi memberikan attrition paling rendah (abmequipment.com, beverage-master.com). Dengan mitigasi yang tepat, rancangan penanganan grain mampu meminimalkan kerusakan sekaligus memenuhi tuntutan teknis dan regulasi.
