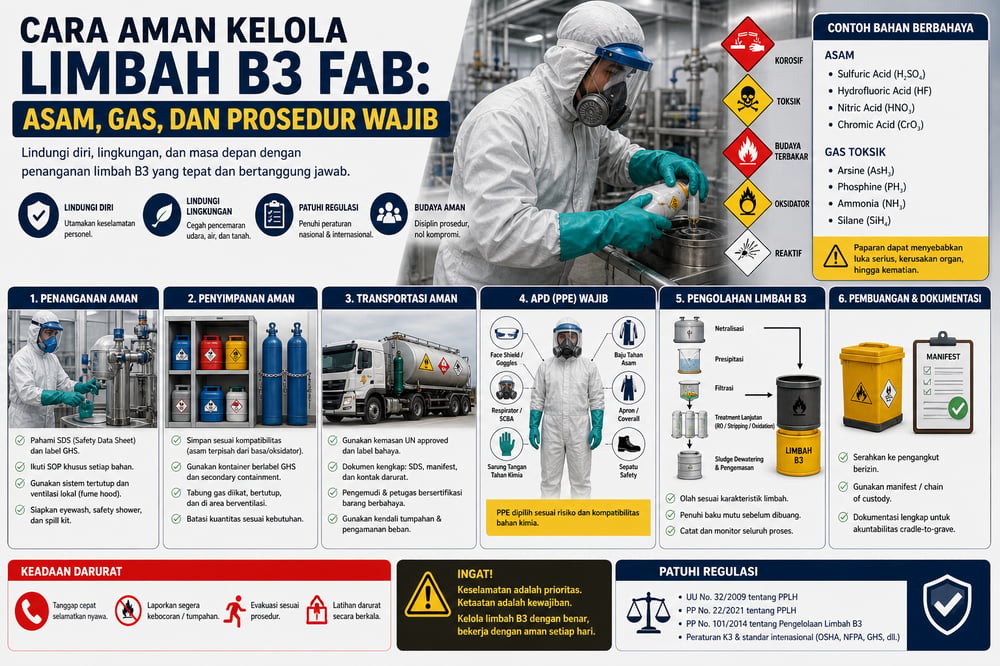

Ratusan bahan kimia dan gas mengalir di pabrik wafer; salah urus, taruhannya nyawa dan lingkungan. Begini standar penanganan, penyimpanan, transportasi, PPE, dan pembuangan limbah B3 yang wajib.
Skala bahan kimia di wafer fab tidak main-main: satu studi di Korea mendapati rata-rata ~210 produk kimia (mencakup 135 konstituen berbeda) tersimpan on‑site—dari asam kuat seperti sulfuric hingga chromic, basa, pelarut, sampai gas sangat toksik seperti arsine, phosphine, ammonia, dan silane (pmc.ncbi.nlm.nih.gov). Pemakaian cairannya pun masif: rata-rata ~10.495 ton per tahun (rentang 241–44.371 ton) plus puluhan material gas/padat (pmc.ncbi.nlm.nih.gov).
Kelas bahayanya lintas spektrum—korosif, mudah terbakar (flammable), pengoksidasi (oxidizer), toksik, reaktif—sehingga setiap tumpahan atau paparan dapat serius. Satu catatan penting: limbah hydrofluoric acid (HF) dapat menyumbang >40% dari aliran limbah berbahaya sebuah fab (www.mdpi.com). Dengan skala dan keragaman seperti ini, kontrol penanganan, penyimpanan, dan pembuangan yang kuat bukan opsi—melainkan prasyarat.
Sistem IPAL Fab Chip: Atasi Limbah Asam hingga Logam Berat
Kerangka praktik penanganan aman
Pelatihan & prosedur menjadi pondasi. Seluruh personel dilatih berdasarkan SDS (Safety Data Sheet; lembar data keselamatan) dan hazard communication. SOP (Standard Operating Procedure) spesifik untuk setiap bahan kimia/gas—termasuk pemilihan alat yang tidak memercikkan api/korosi—menjadi keharusan. Inventaris bahan kimia harus mutakhir (termasuk “B3 report” di Indonesia) dengan inspeksi rutin; pemberi kerja wajib mengidentifikasi dan mengevaluasi paparan (www.osha.gov).
Di level rekayasa, sistem tertutup dan pengantaran otomatis (closed supply lines, sealed hoods) meminimalkan pelepasan. Fabs modern memasang sensor kebocoran dan shutoff otomatis pada pipa gas dan ruang proses (www.nist.gov). Local exhaust (fume hood, scrubber) menangkap uap dari bak asam/pelarut agar konsentrasi di zona napas jauh di bawah ambang; monitor gas kontinu dengan alarm adalah standar untuk hydride toksik (arsine, phosphine) dan flammable (silane). Udara cleanroom difiltrasi serta disirkulasikan cepat untuk mengencerkan emisi lepas (www.nist.gov).
Kesiapsiagaan darurat mencakup spill‑response kit (absorben, paket penetral), pelatihan pembersihan tumpahan/evakuasi, serta eyewash dan shower di area kerja bahan korosif (www.osha.gov). Panduan Indonesia juga menekankan “spill kit” dengan agen penetral untuk tumpahan besar (sib3pop.menlhk.go.id). Prosedur run/stop dipasang, MSDS (lembar data keselamatan) dan rencana P3K tersedia. Dengan kontrol semacam ini, angka insiden pekerja semikon menurun stabil—kini termasuk yang terendah di seluruh manufaktur (www.nist.gov; www.iloencyclopaedia.org).
Penyimpanan berbasis kompatibilitas bahaya
Segregasi mengikuti kompatibilitas: asam terpisah dari kaustik/oksidator; cairan mudah terbakar di lemari khusus; oksidator jauh dari bahan mudah terbakar. Tabung gas bertekanan (H₂, N₂O, NH₃, silane) berdiri tegak, diikat rantai/tali, tutup katup terpasang saat tidak digunakan; simpan di area berventilasi dan jauh dari panas. Kuantitas per lemari/ruang mengacu pedoman NFPA/OSHA atau padanannya di Indonesia.
Kontainmen sekunder meliputi wadah kompatibel yang diberi label GHS, beratap, dengan baki tetes/dyke. Untuk tangki asam/pelarut, gunakan double‑wall atau spill pallet. Regulasi Indonesia menegaskan B3 membutuhkan “penanganan khusus” saat penyimpanan (sib3pop.menlhk.go.id). Ventilasi dan kontrol suhu wajib, termasuk pemisahan enclosure untuk bahan inkompatibel (mis. chromic acid vs pelarut organik). Beberapa gas (oxygen, NF₃ kemurnian tinggi) memerlukan kendali iklim; bahan mudah terbakar butuh ruang dingin bebas sumber nyala.
Inventaris & pelabelan mengikuti GHS, SDS mutakhir, dan jadwal kuantitas on‑hand. Hukum Indonesia (KEP‑187/1999) mewajibkan pelaporan kuantitas untuk semua B3 (sib3pop.menlhk.go.id). Kuantitas on‑site dibatasi sebatas kebutuhan operasional.
Transportasi bahan kimia dan gas
Pergerakan on‑site maupun inbound/outbound tunduk pada regulasi barang berbahaya: UN Model Regulations, IATA (udara), ADR (jalan), dan padanannya. Setiap paket/tabung menampilkan UN number, label bahaya (flammable, toxic, corrosive, dsb.), serta kontak darurat; dokumen transport (MSDS atau lembar teknis) menyertai kiriman.
Kemasannya bersertifikasi UN—drum/tabung bertekanan. Truk curah untuk asam/pelarut memiliki double‑valving dan bund di truk untuk skenario ruptur. Tabung dimanifold atau dikunci individual; dari suplai gas cair sentral, pulse lines digunakan untuk meminimalkan penggantian tabung.
Personel—pengemudi/petugas—bersertifikasi barang berbahaya (mis. DGSA dalam konteks EU/Indonesia) dan dilengkapi PPE untuk bongkar muat. Informasi tanggap darurat (prosedur tumpahan, antidot) ikut bersama kiriman.
Pencatatan mencakup chain‑of‑custody (manifest) untuk semua limbah berbahaya outgoing sebagai bagian dari akuntabilitas “cradle‑to‑grave” (www.nist.gov). Di Indonesia, pemindahan Limbah B3 dikoordinasikan dengan pengangkut berizin dan pemberitahuan awal ke otoritas.
Desain UPW Fab: Double Pass RO & CEDI Capai 18 MΩ·cm
PPE dan pemantauan paparan
Mata/wajah: gunakan splash goggles dan face shield saat menangani cairan atau jalur bertekanan. Kombinasi goggles ventilasi tidak langsung dan full‑face mask/hood ideal untuk risiko korosif.
Kulit/tubuh: apron atau baju tahan asam (polyethylene‑coated/neoprene) dan sarung tangan tahan kimia (nitrile, butyl, neoprene, atau PVA—dipilih sesuai kompatibilitas). Banyak fab mewajibkan baju penuh “acid suit” dengan SCBA (self‑contained breathing apparatus; alat bantu napas mandiri) dalam operasi HF. Semua sarung tangan/baju memenuhi standar relevan (ANSI/ISEA) dan diperiksa sebelum dipakai.
Pernafasan: respirator disediakan bila konsentrasi udara berpotensi melampaui batas. Untuk gas toksik (arsine, HF), gunakan supplied‑air respirator atau SCBA; untuk partikulat/asap tak larut, gunakan particulate mask; untuk uap pelarut, gunakan organic‑vapor cartridge atau SCBA. Regulasi Indonesia (sejalan rujukan OSHA 1910.134 pada panduan OSHA) mensyaratkan proteksi respirasi terotorisasi bila diperlukan; fit‑testing dan pelatihan wajib (www.osha.gov).
Pemantauan dan deteksi: detektor gas tetap dipasang di panel dosing dan area rawan bocor. Terlepas dari PPE, setiap gejala paparan (sakit kepala, iritasi) menghentikan operasi segera.
Respons tumpahan kimia terstruktur
Kontainmen: laboratorium/area proses dilengkapi agen penetral (basa untuk tumpahan asam, asam untuk kaustik), bantalan/tynsel absorben, spill pillow. Kit disesuaikan tipe bahaya; misalnya untuk HF disertakan calcium gluconate gel. Karyawan dilatih menggunakannya.
Isolasi: saat tumpahan, personel non‑esensial dievakuasi, proses dimatikan bila aman, sumber listrik diisolasi. Uap dibatasi dengan local exhaust bila memungkinkan. Untuk tumpahan besar, berm impermeabel mencegah meluas ke drain; di fab, jaringan air proses bersih terpisah dari storm drain.
Pembersihan & pembuangan: cairan diserap, dinetralisasi sesuai kebutuhan, padatan dikumpulkan ke wadah limbah. Perkakas dibersihkan dengan deterjen (bukan air saja); paparan kulit didekontaminasi (HF memerlukan calcium gel). Semua tumpahan didokumentasikan; tumpahan besar dilaporkan kepada regulator sesuai ketentuan.
Persyaratan pembuangan Limbah B3
Definisi & pelacakan: di Indonesia, Limbah B3 didefinisikan luas sebagai limbah yang dapat mencemari atau membahayakan karena sifat/konsentrasinya (sib3pop.menlhk.go.id). Itu berarti hampir semua asam bekas, pelarut, dan gas dopan termasuk B3. Secara hukum, limbah dikelola dari “cradle to grave”—dari timbul, transport, hingga ke fasilitas pengolahan/pembuangan berizin (www.nist.gov; sib3pop.menlhk.go.id), selaras PP 22/2021 dan Permen LHK 6/2021 (kerangka hukum pemerintah juga tercantum di peraturan.bpk.go.id).
Rute pembuangan yang diizinkan: pelarut berbasis minyak dan photoresist organik umumnya ke insinerator suhu tinggi. Limbah asam (sulfuric, nitric, HF) biasanya dinetralisasi, mengendapkan garam logam yang dikumpulkan sebagai sludge padat (misalnya CaF₂ dari netralisasi HF). Untuk memastikan kontrol penetralan yang presisi, unit dosing pump sering menjadi komponen sistem. Limbah gas (produk etch seperti SiF₄ atau NF₃) diarahkan ke menara abatement atau catalytic oxidizer sebelum pelepasan. Di Indonesia, regulasi kementerian menetapkan perlakuan yang dibolehkan (mis. insinerasi, stabilisasi kimia) per tipe B3. Pembuangan langsung efluen berbahaya tanpa pengolahan dilarang; sebagai contoh, etch acid harus dinetralisasi sehingga pH efluen mendekati netral dan konsentrasi logam berat memenuhi baku ketat sebelum ke sewer.
Perizinan & pencatatan: perusahaan memegang izin pengangkutan/pengangkatan Limbah B3 dan memastikan fasilitas pengolah berlisensi. Manifest rinci disiapkan untuk tiap pengiriman ke insinerator atau TPA. Praktiknya, fasilitas mengombinasikan pengolahan on‑site (daur ulang asam atau recovery pelarut) dan pembuangan off‑site. Data U.S. EPA memperlihatkan perusahaan semikon mendaur ulang atau mengolah mayoritas limbah: satu survei menunjukkan 65,4% limbah HF didaur ulang dan ~20% diolah on‑site (www.mdpi.com). Fabs dengan kinerja puncak mengolah nyaris 99% sulfuric acid bekas on‑site dan hanya ~1,3% dilepas ke lingkungan (www.mdpi.com).
Setelah penetralan, pengendapan partikel biasanya menjadi langkah kunci—di titik ini, unit klarifikasi seperti clarifier membantu mengeluarkan padatan tersuspensi untuk memastikan sludge terkumpul dengan rapi sesuai praktik yang disebutkan. Penegakan hukum mencakup audit log limbah dan inspeksi fasilitas; di Indonesia, pelanggaran penanganan B3 berujung denda atau penghentian operasi. Karena itu, program kepatuhan—mencakup prosedur penanganan aman, dokumentasi lengkap (file SDS, catatan pelatihan, manifest limbah), dan audit internal berkala—menjadi esensial.
Teknik Hemat Energi Cleanroom Fab dengan Payback Cepat
Sumber teknis yang dirujuk
Praktik dan angka di atas merujuk pada panduan keselamatan dan analisis industri dari OSHA/NIST dan studi terulas sejawat: www.osha.gov, www.nist.gov, pmc.ncbi.nlm.nih.gov, www.mdpi.com, www.nist.gov, serta kerangka regulasi Indonesia di sib3pop.menlhk.go.id dan peraturan.bpk.go.id.
