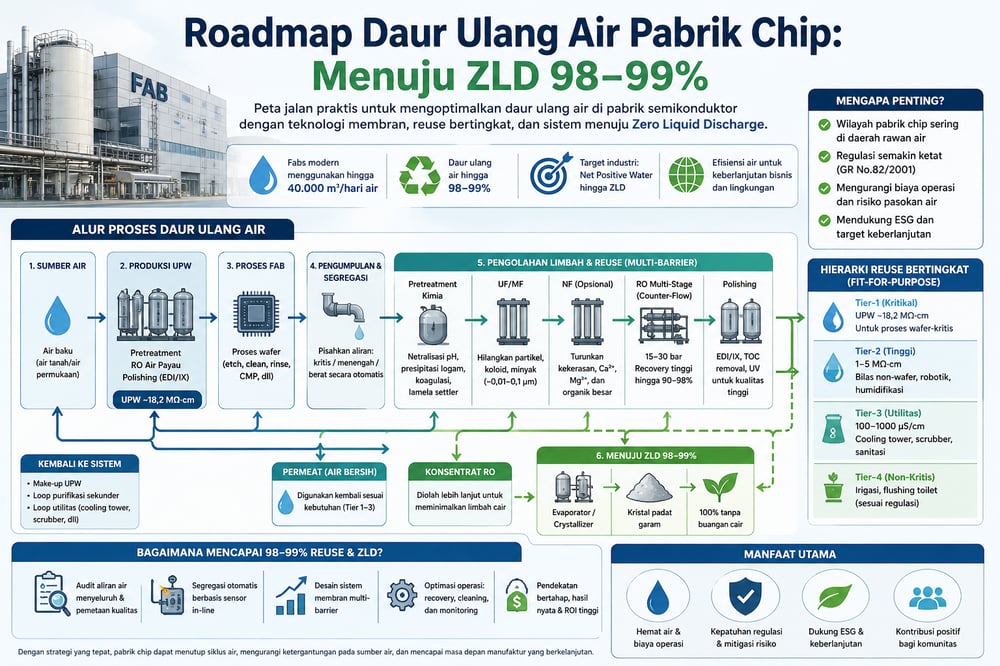

Fabs modern menelan jutaan galon air per hari, tetapi teknologi membran terbaru mendorong daur ulang hingga 98–99%. Inilah peta jalan praktis—dari audit aliran hingga multi‑stage RO—untuk menutup siklus air dan menuju zero liquid discharge.
Industri semikonduktor terkenal “haus” air: pabrik generasi terbaru menarik jutaan galon per hari—hingga kira‑kira 40.000 m³/hari—untuk proses, pendinginan, dan pembersihan (spectrum.ieee.org) (xflow.pentair.com). Banyak fab berdiri di wilayah rawan air seperti Taiwan dan Arizona (idtechex.com), sementara permintaan diproyeksikan membuat konsumsi air industri ini berlipat ganda pada 2035 (idtechex.com).
Skalanya nyata: TSMC melaporkan penggunaan 101 juta m³ air pada 2023 (idtechex.com), dan pada 2022 mendaur ulang ~216×10^6 m³ dengan tingkat pemulihan rata‑rata 85,7% (researchgate.net). Intel menargetkan net‑positive water global pada 2030; pada 2024, perusahaan melaporkan konservasi ~10,5 miliar galon AS (~39,7×10^6 m³) lewat efisiensi dan proyek DAS (intel.co.id). Di Indonesia, reuse air selaras dengan Government Regulation No.82/2001 (kualitas air) dan mandat keberlanjutan yang mengemuka—skema reuse ketat membantu memenuhi baku efluen serta kebutuhan air komunitas.
Panduan Dewatering Lumpur Limbah Semikonduktor: 80–95% Pengurangan Volume, Siap ke TPA Limbah B3
Kebutuhan air dan lintasan menuju ZLD
Secara historis, fab mendaur ulang 40–70% air (spectrum.ieee.org). Namun lompatan teknologi—khususnya sistem membran—mendorong angka itu ke 98–99% (spectrum.ieee.org) (semiengineering.com). Target industri kini berkisar net‑positive water hingga zero liquid discharge (ZLD, tanpa buangan cair).
Dalam konteks ini, rute yang terbukti adalah program daur ulang menyeluruh berbasis membran—RO, NF, dan UF—yang mengolah efluen akhir menjadi kualitas cukup untuk aplikasi non‑kritis, sambil bertahap menuju ZLD.
Spesifikasi kualitas air proses fab
Air paling ketat adalah Ultra‑Pure Water (UPW, air ultrapurni), dengan resistivitas 18,2 MΩ·cm (>0,055 µS/cm, satuan konduktivitas), TOC (total organic carbon) sub‑ppb, serta partikel sub‑10 nm, mengacu standar ISO/SEMI seperti SEMI F63 (semiengineering.com). Kualitas di bawahnya—DI water kemurnian tinggi (1–5 MΩ·cm)—digunakan untuk pengenceran kimia dan bilas pasca‑proses yang kurang kritis; air kualitas lebih rendah untuk utilitas: pendinginan peralatan, humidifikasi, scrubber, sanitasi.
Menurut Gregory Haley, air UPW menyentuh wafer sekali, sementara aliran bilas berimpuritas rendah dapat dialihkan ke menara pendingin atau umpan scrubber yang toleran konduktivitas/organik lebih tinggi (semiengineering.com). Praktiknya: setidaknya tiga loop—UPW (~0,055 µS/cm, silika/TOC sub‑ppt), loop purifikasi sekunder (1–5 MΩ·cm), dan loop utilitas—dengan pemipaan presisi di level tool agar air terbaik hanya ke proses wafer‑kritis. Untuk polishing UPW, opsi umum adalah elektrodeionisasi (EDI) atau mixed‑bed ion exchange.
Audit aliran dan segregasi otomatis
Langkah awal: audit air menyeluruh—kuantifikasi debit per proses, label “kritis vs non‑kritis”, dan peta kimia limbah. Pasang sensor in‑line (debit, konduktivitas/TOC) dan desain segregasi otomatis di drain tool (semiengineering.com). Aliran hampir murni pasca‑bilas bisa dikembalikan ke make‑up UPW atau loop reclaim sekunder; aliran menengah (asam/basa) ke pra‑treatment kimia; aliran berat (logam, plating) ke rangkaian khusus. Studi memperkirakan pemulihan ~60% hanya dengan mengalihkan bilasan ke make‑up menara pendingin (samcotech.com).
Hierarki reuse bertahap (fit‑for‑purpose)
Bangun hirarki reuse berbasis kebutuhan kualitas (semiengineering.com): Tier‑1 (kritikal) adalah loop UPW (~18,2 MΩ·cm) yang diisi dari RO tekanan tinggi + polishing; Tier‑2 (pasca‑proses berkualitas tinggi) memanfaatkan permeat RO atau bilasan daur ulang (1–5 MΩ·cm) untuk pembersihan non‑wafer, robotik, humidifikasi; Tier‑3 (utilitas) menggunakan reject RO/NF atau efluen sekunder terolah untuk menara pendingin/scrubber yang toleran 100–1000 µS/cm; Tier‑4 (non‑kritis) konsentrat RO untuk irigasi/flush toilet jika regulasi mengizinkan, atau dibuang terkendali. Pasokan Tier‑1 lazim berbasis RO air payau yang menangani TDS menengah.
Secara bisnis, reuse 50–70% itu rutin; dengan penguatan sistem, 90–98% kian lazim (spectrum.ieee.org) (chemicalprocessing.com). Gradiant, misalnya, mengerek reuse dari ~30% ke 65% dengan optimasi sistem eksisting—menghemat ≈US$30 juta belanja modal (semiengineering.com).
Ultra‑High‑Purity di Jalur Kimia Fabs: Desain Delivery, 316L vs PFA, dan Filter 0,05 µm
Rancangan sistem membran multi‑barrier
Jantung program reuse adalah rangkaian multi‑barrier berbasis membran menuju RO.
Pretreatment: netralkan pH (asam/basa), presipitasi kimia (mis. dosis hidroksida untuk menurunkan ion logam), dan pengendapan/filtrasi kasar. Untuk beban organik, gunakan karbon aktif atau oksidasi kimia; Samsung, misalnya, menerapkan pengolahan untuk aliran fluor/acid (researchgate.net). Dosing kimia presisi ditopang dosing pump. Untuk pengendapan kompak, lamela settler membantu menghemat tapak. Polishing partikel halus dapat memakai cartridge filter. Penurunan organik efektif dengan activated carbon.
UF/MF: ultrafiltrasi (UF) bertekanan rendah menyingkirkan koloid, minyak emulsi, dan padatan halus hingga ~0,01–0,1 µm, melindungi membran hilir. Tahap ini relevan untuk limbah etch/cleaning berkandungan partikel. Opsi paket tersedia seperti ultrafiltration.
NF: untuk kekerasan tinggi/ion divalen, nano‑filtration selektif menurunkan Ca²⁺/Mg²⁺ dan organik besar sambil meloloskan ion monovalen, mereduksi potensi scaling.
RO: inti sistem. RO modern (thin‑film composite) menolak 99%+ garam, fluorida, amonia, dsb. Pada 15–30 bar, satu tahap RO memulihkan ~60–80% permeat; recovery lebih tinggi butuh multi‑stage/konfigurasi khusus. Tren terbaru mengarah ke multi‑stage/counterflow RO; konfigurasi counter‑flow enam tahap menunjukkan 95–98% total recovery (semiengineering.com), dan beberapa fab Asia mencapai 99% (semiengineering.com). Tahap RO dapat diisi dengan membran komersial seperti UF/RO membranes, tergantung desain proses.
Kontrol semi‑batch yang cerdas juga terbukti meningkatkan recovery dari 50% menjadi ~65% (semiengineering.com). Untuk UPW, polishing tambahan bisa melalui EDI atau mixed‑bed. Namun untuk reuse non‑kritis, polishing dapat diminimalkan; permeat RO diarahkan ke Tier‑2, sementara konsentratnya lanjut ditangani.
Kinerja, recovery, dan integrasi ZLD
Rangkaian UF+RO konsisten menunjukkan reclaim ~70% air limbah (chemicalprocessing.com). Dengan recovery RO ditingkatkan (multi‑stage/counterflow/semi‑batch), total reuse dapat melampaui 90–95%. Contoh kasus: sistem UF/RO canggih berpotensi memangkas asupan air baku dari 10 juta galon/hari menjadi ~200.000 galon (2% baseline) (spectrum.ieee.org). Catatan Suez: memaksimalkan recovery membran mengurangi ukuran (dan biaya) evaporator/crystallizer untuk ZLD (chemicalprocessing.com).
Menuju ZLD, konsentrat pasca‑RO ditangani oleh evaporator/crystallizer—umumnya dengan mechanical vapor recompression—hingga menjadi garam padat; desain modern kerap langsung mengirim konsentrat RO ke crystallizer (tanpa tangki brine terpisah) (chemicalprocessing.com). Silika adalah perhatian utama: pH tinggi di evaporator menjaga silika larut, memicu scaling. Unit pra‑treatment “Desalter” dikembangkan untuk mempresipitasi silika sebelum RO, melindungi evaporator (ide-tech.com). Padatan akhir (garam logam, fluorida, silika) dikumpulkan untuk pembuangan/recovery yang tepat.
Fase implementasi dan target kuantitatif
Phase 1 (0–1 tahun): audit & quick wins. Pasang flowmeter/sensor, segregasi aliran utama, dan reuse sederhana—misalnya, bilasan kembali ke menara pendingin memberi ~60% kenaikan reuse (samcotech.com). Bangun pengolahan awal di lokasi (netralisasi, filtrasi halus). Tahap ini cocok dikombinasikan dengan paket sistem membran modular.
Phase 2 (1–3 tahun): pilot & skala membran. Uji UF/RO pada limbah representatif (bilasan atau blowdown DM). Skala ke seluruh pabrik: semua efluen encer melalui UF/RO; pantau recovery (target 70–85%) dan mutu air. Alokasikan permeat RO untuk stasiun cuci, koleksi tetes, make‑up pendingin.
Phase 3 (2–5 tahun): optimasi & integrasi ZLD. Dorong recovery >90% dengan menambah tahap atau kontrol semi‑batch/counterflow RO (semiengineering.com) (semiengineering.com). Integrasikan evaporator/crystallizer untuk konsentrat RO demi near‑zero discharge. Gunakan analitik lanjutan/digital twin untuk KPI real‑time—cycles of concentration, beban TOC/COD, dan reuse‑rate (semiengineering.com) (semiengineering.com).
Target kinerja: daur ulang ≥90% influen dan kurangi asupan air baku >90%. Sebagai pembanding, recycle 98% mengubah kebutuhan 10 MGD menjadi hanya ~0,2 MGD asupan eksternal (spectrum.ieee.org). Tolok ukur: recovery 85,7% TSMC (researchgate.net) sebagai pijakan; 98–99% akan menjadi kelas dunia (semiengineering.com) (spectrum.ieee.org).
Kepatuhan regulasi dan bauran energi
Seluruh tahapan perlu patuh regulasi lokal—misalnya ambang efluen sesuai PLTU 82/01 (sebagaimana disebutkan) bila masih ada buangan. Pada akhirnya, ZLD berarti tanpa buangan cair—hasil yang kian diharapkan regulator global untuk menekan PFAS/eutrofikasi (ide-tech.com). Beban energi pengolahan air sendiri relatif kecil: < 5% dari energi fab (researchgate.net), dan diimbangi manfaat keamanan pasokan air.
Di Era 3 nm, Pembersihan Wafer Jadi Penentu Yield: Kimia, Proses, dan Metrologi Permukaan
Kesimpulan berbasis data
Dengan audit-segregasi aliran, reuse bertingkat, dan rangkaian membran—mulai dari pretreatment hingga RO multi‑stage—fab dapat memangkas asupan air baku satu orde besaran dan hampir mengeliminasi pembuangan cair. DuPont WTS melaporkan hingga 70% reuse hanya dengan UF+RO (chemicalprocessing.com); menargetkan >95% kini umum di fab wilayah rawan air (chemicalprocessing.com). Data dan benchmark yang dikutip—dari xflow.pentair.com, spectrum.ieee.org, idtechex.com, semiengineering.com, hingga chemicalprocessing.com—menawarkan penuntun investasi yang jelas untuk manajemen air berkelanjutan di pabrik chip.
Catatan lokal: praktik reuse juga selaras dengan kerangka Indonesia—Government Regulation No.82/2001 (kualitas air)—dan kesiapan infrastruktur pengolahan seperti unit pengendapan kompak serta rantai membran dari NF ke RO air payau dan UF. Pada kondisi darurat pasokan, integrasi modular memudahkan scaling tanpa gangguan operasi.
