Limbah HF bisa menyumbang lebih dari 40% keluaran B3 sebuah fab; pemisahan aliran limbah membuatnya aman diangkut, mudah didaur ulang, bahkan bernilai ekonomi. TSMC memonetisasi 46.000 ton/tahun HF menjadi 12.000 ton cryolite.
Fabrikasi semikonduktor mengonsumsi ratusan bahan kimia berkemurnian tinggi dan ultrapure water, lalu menghasilkan limbah yang sama kompleksnya—dari asam pekat, basa kuat, hingga pelarut organik yang mudah menguap. Kajian akademik menegaskan cakupannya: proses etching, resist removal, cleaning, dan rinsing memakai ratusan organik/anorganik (sekitar ~200) dan menghasilkan campuran limbah berbahaya (www.mdpi.com).
Skalanya sulit diabaikan. Solusi limbah yang mengandung HF (hydrofluoric acid, asam yang mampu “menggerus” kaca) saja dapat melebihi 40% dari total limbah berbahaya sebuah fab (www.mdpi.com). Dan menurut data industri, aliran limbah terbesar volumenya justru campuran asam, basa, dan pelarut yang larut air (www.toxicdocs.org).
Photolithography Cleaning: Megasonic dan Kimia Cerdas Angkat Yield
Peta aliran limbah berbahaya di fabLimbah asam bekas: H₂SO₄ (sulfuric), HNO₃ (nitric), HCl (hydrochloric), sering tercampur oksidator seperti H₂O₂; HF sangat lazim dan dominan (>40% tadi, www.mdpi.com). Limbah basa bekas: NH₄OH (ammonium hydroxide) dari cleaning dan developer amina, dengan pH tinggi dan potensi reaksi eksoterm jika dinetralkan serampangan.
Limbah pelarut organik: asetona, isopropyl alcohol, PGME/PGMEA, NMP; umumnya mudah terbakar/volatil. Aliran campuran/jejak residu: air bilas dengan logam/garam terlarut dan bahan kimia tersisa (contoh: piranha—campuran H₂SO₄+H₂O₂; campuran HF–ammonium fluoride; fosforik). Sumber teknis menegaskan keragaman input dan output ini di seluruh tahapan proses (www.mdpi.com).
Pendorong regulasi dan hierarki pengelolaan
Memisahkan (segregation) limbah yang tidak kompatibel adalah keharusan keselamatan dan legal. Pencampuran asam–basa menghasilkan panas dan gas; pelarut organik tidak boleh bersinggungan dengan oksidator. Regulasi Indonesia mempertegas kewajiban sortir di sumber: MOEF Regulation No.9/2024 mewajibkan pemilahan limbah B3 (bahan berbahaya dan beracun) di titik timbul (www.arma-law.com), mengkategorikan limbah industri vs rumah tangga dan mensyaratkan penanganan spesifik serta fasilitas berizin (www.arma-law.com) (www.arma-law.com).
Ini sejalan dengan hierarki pengelolaan limbah EPA AS—prioritas pada pengurangan di sumber, lalu daur ulang, lalu perawatan—serta dorongan keberlanjutan industri (www.mdpi.com) (www.mdpi.com). Buktinya, program pemulihan HF TSMC di dalam pabrik menangkap ~46.000 ton/tahun limbah HF menjadi 12.000 ton cryolite yang dapat dijual, memberi manfaat ekonomi sekitar NT$400 juta (~US$12 juta) per tahun (esg.tsmc.com).
Jaringan pipa koleksi tersegregasi

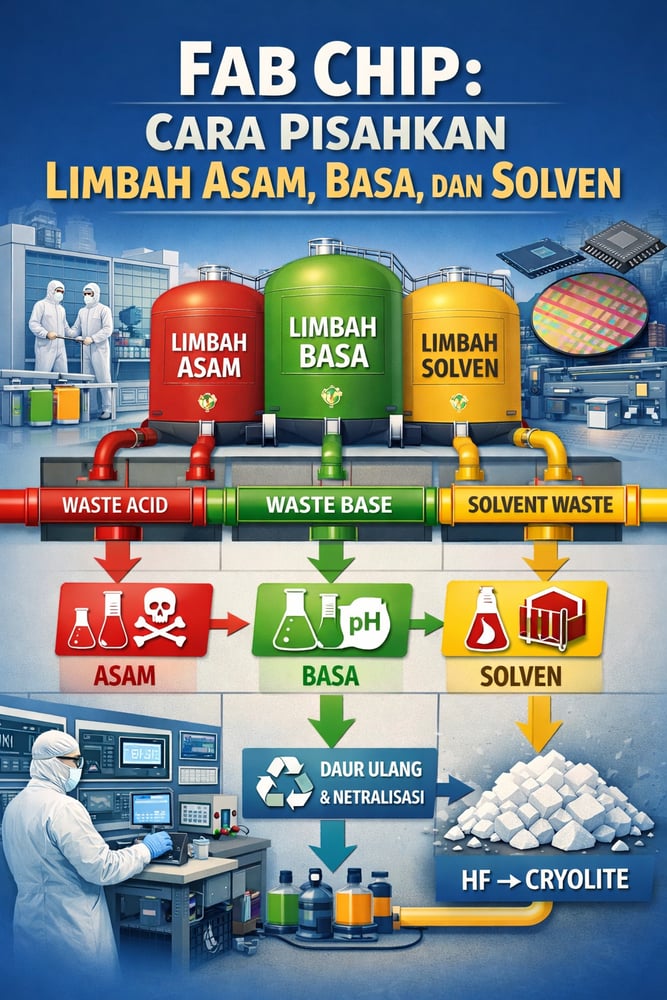

Desain inti: satu jaringan pipa untuk asam bekas, satu untuk basa, satu untuk pelarut organik, dan seterusnya—bukan satu drain umum. Tiap tool dan wet bench dialirkan ke sump/manhole terpisah per kimia. Contoh label lapangan: Waste Acid Lines (HAL/AL) untuk H₂SO₄, HCl, HNO₃, HF; Waste Base Lines (WBL) untuk alkali seperti NH₄OH dan TMAH; Organic Waste Line untuk pelarut. Air bilas/netral dikelola terpisah.
Jalur diberi color-coding/label (umum: merah=asam, hijau=basa, kuning=organik) mengikuti standar keselamatan ANSI/SEMATECH guna menurunkan risiko kesalahan. Material pipa disesuaikan: fluoropolymer (PTFE/PFA) atau PVDF/CPVC untuk asam; PP/FRP untuk basa. Fluoropolymer dipilih karena “tidak bereaksi” dan sangat inert terhadap bahan kimia (www.toxicdocs.org). Perangkat ukur yang terpapar cairan (misalnya level sensor) menggunakan bahan inert atau isolasi agar tidak cepat terdegradasi (www.toxicdocs.org).
Kontainmen sekunder (tray/selokan berbund) dipasang di sepanjang jalur dan sambungan; jalur vent (dengan scrubber bila perlu) menjaga keseimbangan tekanan. Untuk pelarut organik, pompa explosion-proof dan pipa anti-statis digunakan. Proteksi tambahan: sensor kebocoran kontinu, bunded trench untuk penangkapan dini, serta katup penutup cepat/isoler di rack atau manifold.
Untuk pengumpanan kimia yang presisi dalam operasi netralisasi batch maupun interlock keselamatan, pabrik lazim memakai pompa dosis kimia berakurasi tinggi seperti dosing pump sebagai bagian dari kontrol proses—mendukung pencegahan over‑dosing dan respons alarm.
Tangki koleksi khusus per stream
Setiap aliran limbah masuk ke tangki penampung/buffer sendiri. Penempatan: tangki asam dan basa ditempatkan terpisah—sering di area terbuka/berventilasi dengan bund tersendiri—agar satu tumpahan tidak mencemari yang lain. Tangki pelarut organik terpisah dengan desain proteksi kebakaran bila mudah terbakar.
Perencanaan kapasitas menyesuaikan produksi: sebuah fab 300 mm dapat menghasilkan ribuan liter limbah asam per hari; data desain TSMC mengindikasikan ~46.000 ton/tahun limbah HF untuk beberapa fab (esg.tsmc.com), mengimplikasikan ~125 ton/hari jika dibagi rata. Bund/tanggul sekunder ditata 110–125% dari kapasitas tangki sesuai praktik regulasi.
Konstruksi: tiap tangki memiliki inlet khusus dari jaringannya dan outlet (pompa atau gravitasi) ke perawatan/daur ulang; overflow/vent diarahkan ke netralisasi aman atau scrubber. Instrumentasi meliputi level sensor, monitor pH (untuk tangki netralisasi campuran), dan flow meter yang terhubung ke kontrol pusat. Alat “smart tank” seperti ini terbukti menurunkan tumpahan tak disengaja hingga mendekati nol melalui shutdown otomatis.
Fleksibilitas batch: HF terkumpul dapat dikirim ke sistem regenerasi; H₂SO₄ bekas ke konsentrator; NH₄OH bekas ke stripping amonia atau pemulihan logam. Data meteran memudahkan pelaporan regulatori per jenis aliran dan optimasi internal.
Limbah CMP Jadi Aset: Filtrasi, Membran, dan Elektro Hemat Biaya
Material konstruksi per jenis limbahHF dan campuran fluoride: sangat agresif (menggores kaca), sehingga pipa fluoropolymer (PTFE/PFA) atau PVDF adalah “wajib” (www.toxicdocs.org). Tangki umumnya FRP (fiberglass‑reinforced plastic) yang dilapisi fluoropolymer, atau bejana PTFE solid untuk volume kecil. Referensi material menunjukkan HDPE/XLPE dapat dipakai untuk ~48% HF (dengan pipa PTFE/poliolefin) (www.nationalstoragetank.com). Peringatan SIA: material konvensional (PP, karet, glass‑lined steel) dapat gagal dalam hitungan jam bila terpapar HF—retak dan bocor (www.toxicdocs.org).
Asam kuat lain (H₂SO₄, HCl, HNO₃ 35–98%): rekomendasi FRP atau tangki PP/HDPE; misalnya 98% H₂SO₄ lazim disimpan pada tangki PP bertulang atau FRP (resin vinyl ester/fenolik) (www.nationalstoragetank.com). Pipa CPVC atau PVDF lazim untuk asam pekat. Stainless steel 304/316 umumnya tidak cocok (terlebih untuk HF) karena pelindian ion dan korosi (www.toxicdocs.org); gasket/bolt memakai paduan tinggi (Hastelloy, Alloy 20) atau polimer inert (Viton, Teflon).
Oksidator kuat (piranha sulfate‑H₂O₂, chromic etch): kebutuhan mirip asam plus liner khusus agar plastik tidak getas; opsi umum PTFE‑lined steel atau FRP kelas tinggi yang tahan suhu operasi campuran piranha.
Basa (NH₄OH dan lain‑lain): PP, PVC, atau FRP aman untuk kebanyakan konsentrasi; bahan ini tahan alkali. Kontak dengan tembaga/seng dihindari pada amonia konsentrasi tinggi; pabrik menggunakan material elastomer yang sesuai.
Pelarut organik (asetona, IPA, PGMEA, NMP): kompatibel dengan stainless steel (316L) atau HDPE. Karena banyak yang mudah terbakar, tangki di‑bonding/grounding dan vent dilengkapi flame arrestor. Di area pelarut, stainless kerap dipilih karena bersih dan tahan lama. Untuk perangkat solvent‑duty berbahan 316L, opsi housing peralatan seperti 316L stainless steel housings relevan ketika diperlukan kesesuaian material dengan VOC.
Kesimpulannya, fluoropolymer adalah opsi paling aman untuk limbah paling agresif (www.toxicdocs.org) (www.toxicdocs.org). PP/HDPE/FRP cukup untuk aliran moderat; stainless atau plastik aman untuk pelarut organik. Sistem fluoropolymer “berumur dekade”, kontras dengan <5–10 tahun pada material inferior (www.toxicdocs.org).
Daur ulang dan hasil terukur
Pemisahan aliran bukan hanya mencegah reaksi berbahaya; ia membuka jalan perawatan/daur ulang bertarget. H₂SO₄ pekat dapat diuapkan untuk dipakai ulang; NH₄OH menuju stripping amonia/pemulihan logam; pelarut organik didistilasi. Aliran yang “bersih” memberi rendemen pemulihan lebih tinggi.
Contoh paling konkret: regenerasi HF TSMC. Dengan segregasi HF dan sistem on‑site, perusahaan mengonversi ~46.000 ton/tahun limbah HF menjadi ~12.000 ton cryolite, bernilai sekitar NT$400 juta/tahun—reduksi volume limbah >75% plus laba bersih (esg.tsmc.com). Praktik ini juga memangkas volume limbah campuran berbahaya yang harus dibuang off‑site, memudahkan pelaporan (volume per tangki terukur), dan mempercepat respons darurat (katup dapat mengisolasi satu stream). Fasilitas maju kini menargetkan >90% reuse atau recycling bahan proses, ditopang arsitektur koleksi terdedikasi.
Catatan keselamatan dan kepatuhan material
Satu prinsip kunci: jangan biarkan aliran tak kompatibel bertemu “di jalan”. Menggabungkan asam kuat dalam sistem non‑fluorinated terbukti memicu retak dan kebocoran berbahaya (www.toxicdocs.org). Itulah mengapa jalur tersegregasi, bunded trench, sensor kebocoran, vent terscrubber, dan interlock pompa/katup diposisikan sebagai lapisan proteksi beruntun.
Rencana Tanggap Darurat Tumpahan Asam dan Solven di Fab Semikon
RingkasanMemasang jaringan pipa dan tangki terdedikasi per kategori kimia—asam, basa, pelarut—menghilangkan risiko reaksi berbahaya, sekaligus menciptakan “aliran bersih” untuk daur ulang bernilai tambah. Praktik kunci: color‑coding/label; pemantauan kebocoran; bund tangki berkapasitas 110–125%; pemilihan material inert (khususnya fluoropolymer untuk asam agresif, www.toxicdocs.org) serta perangkat kontrol proses seperti dosing pump untuk pengumpanan kimia akurat. Desain ini patuh regulasi B3 Indonesia—terutama kewajiban sortir di sumber pada MOEF Reg 9/2024 (www.arma-law.com)—dan konsisten dengan praktik terbaik global. Secara kuantitatif, segregasi memungkinkan ribuan hingga puluhan ribu ton limbah dialihkan ke reuse (contoh HF→cryolite) dengan penghematan multimiliar rupiah ekuivalen (esg.tsmc.com) dan penurunan insiden tumpahan.
Sumber: studi dan laporan industri tentang penanganan limbah semikonduktor (www.mdpi.com) (www.toxicdocs.org) (www.toxicdocs.org), pengungkapan keberlanjutan korporasi (TSMC) (esg.tsmc.com), dan analisis regulasi Indonesia (www.arma-law.com) (www.arma-law.com).
