Di tengah target kebersihan sub‑10 nm, pabrik chip dipaksa memangkas konsumsi Ultra‑Pure Water tanpa menjatuhkan yield. Kuncinya: teknologi bilas cerdas dan loop daur ulang yang agresif.
Ultra‑Pure Water (UPW, air ultrapure untuk proses kritikal) adalah input raksasa sekaligus mahal dalam cleaning wafer. Pada node lanjut, konsumsi UPW tipikal berada di kisaran 8–8,5 liter per cm² wafer yang diproses (azonano.com). Secara global, penggunaan UPW diperkirakan ≈5,5×10^8 m³ pada 2022 (azonano.com).
Tekanan kelangkaan air dan biaya memaksa fabs menurunkan konsumsi bilas, sementara yield harus tetap tinggi. Roadmap industri memproyeksikan penurunan rinsing dari 7,8 L/cm² (2013) menjadi ~4,6 L/cm² pada 2028 menurut ITRS/IRDS (ultrafacilityportal.io). Dalam praktik, jurus yang terbukti adalah kombinasi advanced rinsing dan closed‑loop recycling.
Teknologi bilas tingkat lanjut
Megasonic cleaning (ultrasound ∼0,8–2 MHz; energi akustik/cavitation untuk melepaskan partikel sub‑mikron) mempercepat pembersihan versus perendaman biasa. Generasi terbaru alat single‑wafer megasonic—menggunakan SAPS™ atau timed–bubble oscillation—memberikan pembersihan lebih uniform tanpa merusak fitur (acmr.com). Imbasnya, durasi bath kimia dan waktu bilas bisa diperpendek sambil menjaga target partikel.

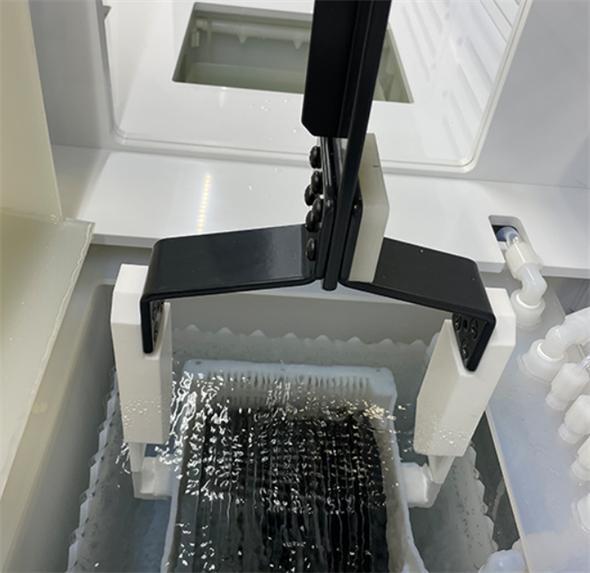

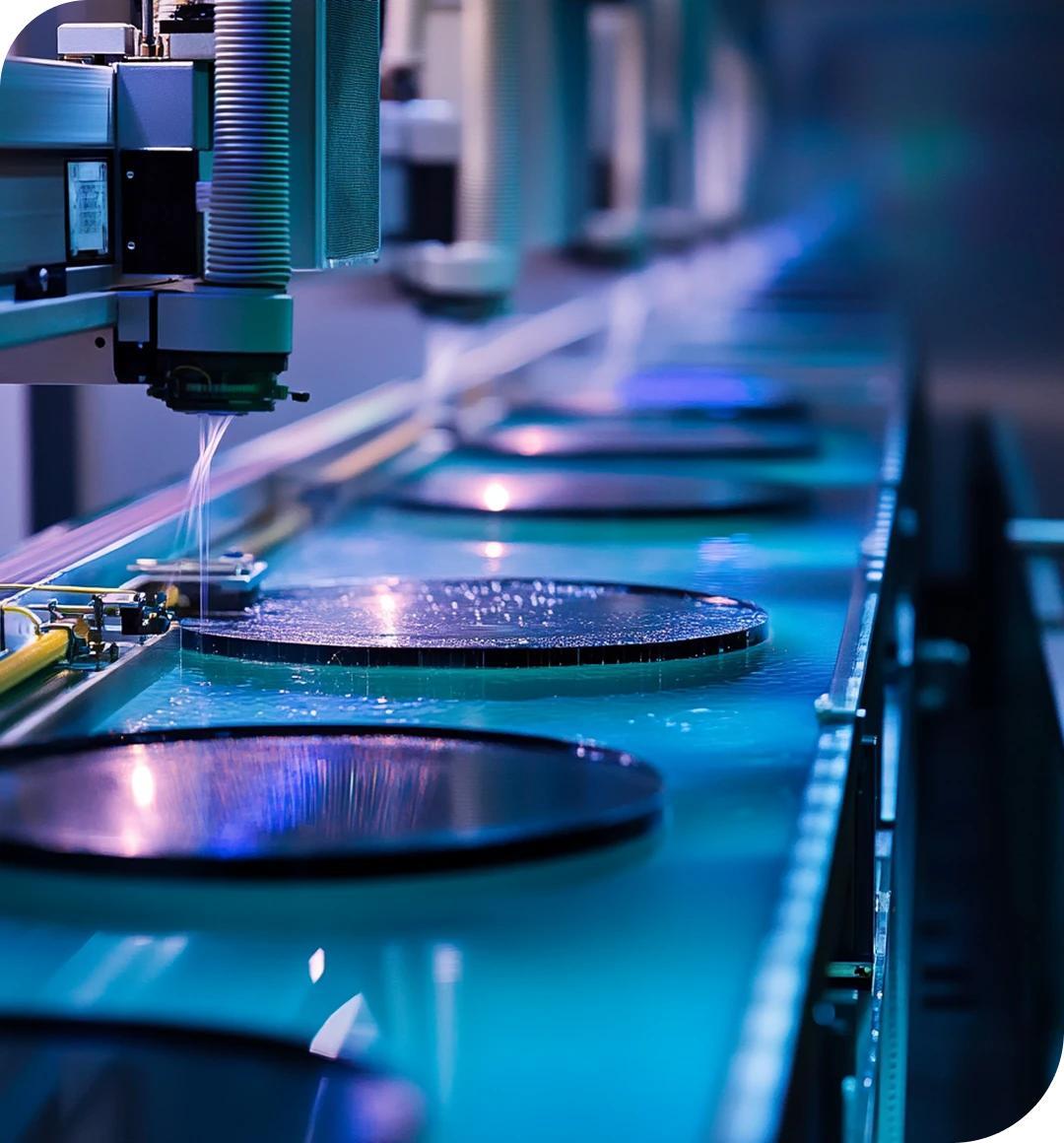

Spray dan single‑wafer rinse juga memangkas air. Alih‑alih merendam batch dalam tangki DI (deionized, air bebas ion), sistem modern memakai nozzle UPW bertekanan atau spin‑rinse dryer (SRD) yang mengendapkan lalu membuang film air tipis. Secara anekdotal, bilas batch 300 mm konvensional selama ~10 menit memakai ~450 liter; memendekkannya 2 menit menghemat ~100 liter (≈22%) (slideshare.net).
Optimasi sekuensing bilas—counter‑current cascades, manifold drift‑flow, hingga on‑demand pulsed sprays—meningkatkan efisiensi. Studi industri menunjukkan pemotongan ~20–30% atau lebih tanpa menurunkan kebersihan (slideshare.net; ultrafacilityportal.io). Mengadopsi counterflow rinse tanks dan memangkas purge yang berulang—ditopang analisis CFD (computational fluid dynamics, simulasi aliran) dan eksperimen—terbukti dapat memangkas kebutuhan air hingga 20–50% (slideshare.net).
Rantai daur ulang air bilas

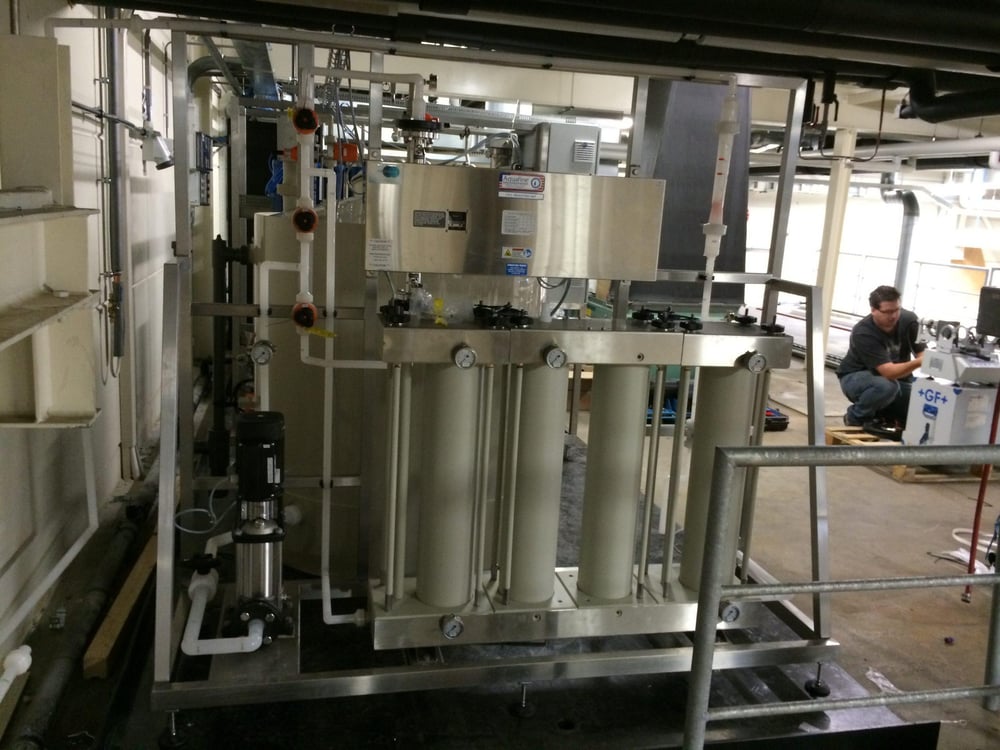

Karena standar UPW sangat ekstrem, effluent bilas biasanya dirawat sebelum dipakai ulang. Alurnya: ultrafiltration (UF; membran untuk menahan partikel halus) atau sediment filter, lalu dipoles dengan reverse osmosis/RO dan ion exchange (IX)/electrodeionization (EDI). Untuk tahapan UF, opsi pretreatment tersedia sebagai ultrafiltration yang memang dipakai untuk aplikasi air minum dan pretreatment RO dari sumber permukaan atau air tanah.
Pemolesan melalui RO dapat diwujudkan dalam paket membrane systems yang mencakup konfigurasi RO dan UF untuk pengolahan air industri/municipal. Setelah RO, removal ion dilanjutkan dengan ion exchange (rentang kation/anion) dan, untuk produksi UPW kontinu tanpa regenerasi kimia, banyak fasilitas memanfaatkan EDI.
Konfigurasi lain yang kerap disebut di industri adalah RO/IX/DI (deionizer); pada tahap DI, solusi berbasis demineralizer—yang terdiri dari penukar kation/anion bertipe kuat/lemah—dipakai untuk menurunkan sisa ion. Jika air bilas yang terpakai tidak mengandung bahan kimia agresif, ia bisa langsung dialihkan ke penggunaan non‑kritis (misalnya cooling towers) atau dikembalikan ke loop makeup UPW setelah polishing (ultrafacilityportal.io).
Industri melaporkan tingkat pemulihan air proses hari ini di kisaran 40–70% (spectrum.ieee.org)—sebagian pabrik masih sekitar ≈40%—dan dengan perawatan lanjutan, reuse mendekati ~98% (spectrum.ieee.org). Satu contoh: sistem RO/IX baru di sebuah fab memangkas asupan air segar dari 10 juta galon/hari menjadi ~200 ribu galon/hari (≈98% reclamation) (spectrum.ieee.org).
Praktiknya, aliran limbah dipilah berdasarkan kualitas: bilas bersih (rendah kimia/organik) diarahkan melalui RO+IX dan dikembalikan ke loop UPW, sedangkan aliran lebih kotor (misalnya dari CMP) ditangani terpisah atau diarahkan ke pendinginan. Sumber industri mencatat sebagian besar fab “re‑use all or some of their wastewater streams” dan memakai RO/IX/DI untuk mencapai kualitas UPW (samcotech.com). Sumber lain menegaskan bilas DI yang relatif bersih dapat dipoles lalu disirkulasikan kembali, sementara hanya air paling kotor yang dibuang (ultrafacilityportal.io).
Outcome‑nya terukur: dengan memoles dan mendaur ulang air bilas, kebutuhan makeup UPW turun drastis. Contoh lain, sebuah fab yang mengarahkan post‑clean rinses ke polishing berhasil memangkas permintaan UPW kira‑kira setengahnya (penghematan setara 10^5–10^6 galon per bulan) (spectrum.ieee.org). Selain itu, reuse menurunkan limbah kimia: dengan mengembalikan air bilas, beban ionik dan organik pada plant UPW turun, memperpanjang umur filter dan memangkas biaya operasional (spectrum.ieee.org).
Target roadmap dan kebijakan
Untuk wafer 300–450 mm, target konsumsi air per cm² ditetapkan turun dari ~7,8 L (2013) menjadi ~4,6 L pada 2028, berbarengan dengan lonjakan target reuse dari ~50% ke ~90% (ultrafacilityportal.io). Pencapaian ini butuh inovasi proses dan dorongan regulasi. Satu analisis menyebut aturan lingkungan dapat memandatkan reuse lewat batas effluent ketat atau biaya pemakaian (azonano.com).
Di wilayah berisiko kekeringan—misalnya Taiwan, Singapura, dan otoritas air di Indonesia—tuntutan recycle tinggi kian lazim; sejumlah fab ikut mendanai proyek reuse air tingkat kota atau memasang unit daur ulang pihak ketiga untuk patuh standar (azonano.com).
Dampak biaya dan daya saing
Ringkasnya: menggabungkan advanced cleaning—megasonic, spray/single‑wafer/ultra‑low‑volume rinse—dengan loop recycle mendorong penurunan konsumsi UPW secara nyata. Memendekkan satu langkah bilas saja bisa menghemat puluhan liter per batch (slideshare.net), sementara pemasangan polishing loop mendorong reuse ≈90–98% (spectrum.ieee.org; ultrafacilityportal.io). Dampak ikutannya sebanding pada penurunan asupan air segar dan biaya produksi UPW, sejalan dengan tekanan regulasi yang kerap mensyaratkan reuse air bilas terolah (azonano.com). Data‑driven rinse optimization dan reuse sanggup memangkas pemakaian air pembersihan wafer hingga separuh atau lebih—keunggulan krusial bagi keberlanjutan dan daya saing fab.
Sumber
Sumber: laporan dan analisis industri yang otoritatif (azonano.com; slideshare.net; spectrum.ieee.org; ultrafacilityportal.io) yang mendokumentasikan penggunaan UPW global, praktik rinsing, dan outcome daur ulang di fabs. Termasuk di dalamnya data dari roadmap SEMI/IRDS, studi kasus Intel/SEMI, dan artikel teknis (lihat tautan di atas). Tambahan rujukan teknis cleaning: acmr.com serta tren pemilahan/daur ulang limbah fab: samcotech.com.
