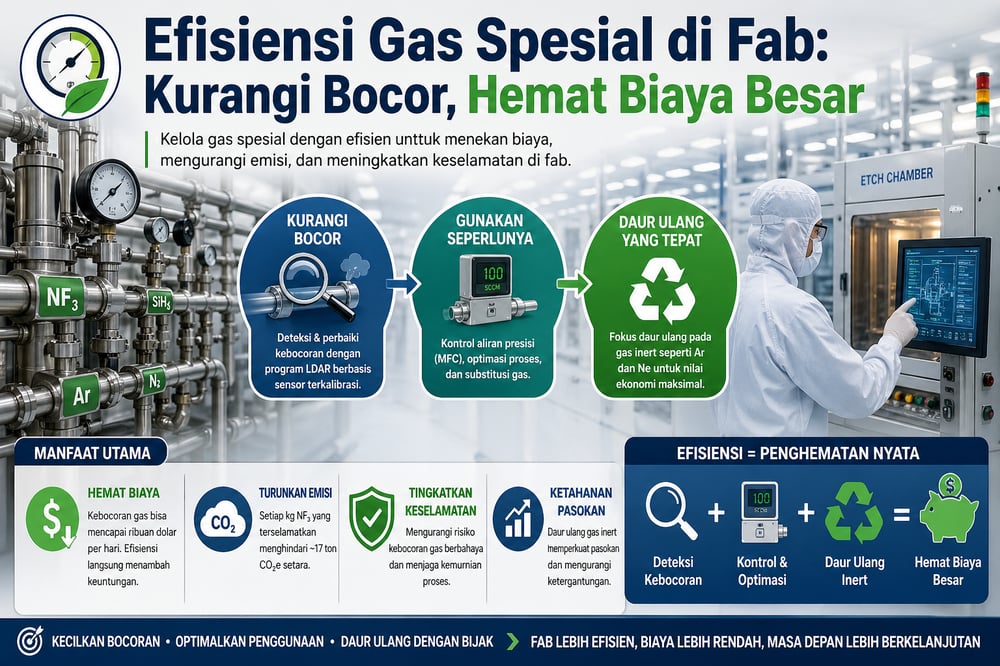

Di industri chip, 10–80% gas proses tak bereaksi dan terbuang ke cerobong. ROI menambal kebocoran bisa ribuan dolar per hari, sementara daur ulang paling masuk akal untuk argon dan neon.
Biaya gas spesial—dari etchant berkemurnian tinggi sampai gas pembersih chamber—adalah salah satu penggerak ongkos dan emisi terbesar di pabrik semikonduktor. Badan Perlindungan Lingkungan AS (EPA) mencatat, dalam kondisi fab normal “antara 10 hingga 80 persen F‑GHG (fluorinated greenhouse gases) melewati chamber alat dan tidak bereaksi” lalu dibuang ke udara www.epa.gov. Di sinilah efisiensi konsumsi jadi uang—dan reputasi.
Substitusi gas memberi dampak paling cepat. Mengganti gas pembersih chamber lama C₂F₆ dengan NF₃ dapat mengangkat efisiensi reaksi di dalam chamber dari ~30% ke ~95% www.interface-eu.org, memangkas “bleed” tak terealisasi sekitar 70%. Bahkan, satu pembuat chip besar (SK Hynix) melaporkan sebagian pembersih NF₃ diganti F₂ encer (GWP≈0) www.thelec.net; kontrasnya, GWP (global warming potential—potensi pemanasan dibanding CO₂) NF₃ ~17.200× CO₂ menurut www.thelec.net (IPCC AR6 memberikan 17.400 www.mdpi.com).
Panduan Dewatering Lumpur Limbah Semikonduktor: 80–95% Pengurangan Volume, Siap ke TPA Limbah B3
Kontrol aliran dan generasi on‑site
Selain substitusi, strategi “pakai seperlunya” memperkecil konsumsi. Untuk gas non‑toksik skala besar seperti N₂, O₂, H₂, generator on‑site (air separation unit, PEM electrolyzer) sering lebih murah dibanding silinder/skid. Di lini, mass‑flow controller (MFC—pengendali aliran massa), valve berkualitas, dan monitoring/feedback real‑time memastikan laju alir tepat sesuai resep proses. Satu analisis industri menekankan “advanced process control and monitoring systems” dapat mengoptimalkan konsumsi etch/clean gas dengan presisi, “memungkinkan penghematan biaya yang signifikan” www.festo.com.
Di praktik fab, standar SEMI (mis. utility signaling E167/S23) membantu peralatan menurunkan purge gas atau plasma gas saat idle. Mengurangi purge atau pump‑down yang mubazir sering langsung mengembalikan dollars per wafer. Optimasi resep dan proses—misalnya yield lebih tinggi pada first‑pass etch agar over‑etch gas berkurang, penjadwalan batch serupa untuk meminimalkan overhead ganti gas, serta manajemen inventori material—juga menekan pemakaian www.festo.com.
Hasilnya nyata. Industri semikonduktor Eropa melaporkan penurunan emisi PFC (perfluorocarbon—keluarga F‑gas) absolut 42% pada 2010–2020 (ternormalisasi per wafer turun 54%) www.eusemiconductors.eu. Di saat bersamaan, permintaan NF₃ justru melonjak—diproyeksikan +18% pada 2024 dan CAGR 20% hingga 2028—sehingga efisiensi menjadi keharusan untuk ongkos dan ESG techcet.com techcet.com.
Program LDAR berbasis sensor kalibrasi
LDAR (Leak Detection and Repair—deteksi & perbaikan kebocoran) adalah pengungkit ROI besar. Kebocoran kecil di pipa/fitting gas spesial bisa sangat mahal dan berisiko. SF₆ memiliki GWP 100‑tahun ≈24.300 dan NF₃ ≈17.400 www.mdpi.com; beberapa gram setara puluhan ton CO₂e. Program LDAR memakai sensor terkalibrasi—helium sniffer, spectroscopic analyzer, ultrasonic detector—untuk mencari dan menutup semua titik bocor.
Dari sisi bisnis, kebocoran adalah pemborosan murni. Dalam satu audit pabrik besar, nilai gas yang hilang mencapai US$5.000–US$10.000 per hari www.chemicalprocessing.com. Bahkan gas inert pun mahal: menurut Gorelick (Chemical Processing), kebocoran nitrogen “biasanya sepuluh kali lebih mahal daripada kebocoran udara” www.chemicalprocessing.com. Menutup beberapa kebocoran saja bisa mematikan satu kompresor gas atau menghindari pengisian ulang yang mahal.
Aspek HSE tak kalah penting. Kebocoran silane, PH₃, atau boron hydride menciptakan risiko ledakan di level ppb; insiden arsine pernah terjadi di fab yang tidak siap. Sementara difluoromethane, SF₆, atau NF₃ membawa penalti iklim besar. Banyak yurisdiksi dan ekspektasi pelanggan menjadikan inspeksi kebocoran sebagai kewajiban/best practice untuk bahan “volatile/semi‑volatile”. Ringkasnya, program LDAR:
- Memulihkan produk hilang: Menghindari ribuan dolar per hari gas terbuang www.chemicalprocessing.com.
- Menurunkan emisi: Setiap kg NF₃ yang terselamatkan menghindari ~17 ton CO₂e www.mdpi.com.
- Mencegah insiden: Menjaga kemurnian (kebocoran juga bisa mencemari proses) dan keselamatan.
Roadmap Daur Ulang Air Pabrik Chip: Menuju ZLD 98–99%
Daur ulang gas: fokus pada inert
Secara prinsip, aliran gas spesial bisa ditangkap dan dipakai ulang, namun kelayakan sangat tergantung jenis gas. Untuk gas inert berlimpah (Ar, N₂) atau gas spesial tak reaktif (neon untuk laser), loop tertutup kian masuk akal. TECHCET melaporkan setidaknya ada fab baru yang memasang perangkat untuk mereklamasi hampir seluruh argon buang techcet.com. SK Hynix dan mitra mengembangkan sistem memulihkan neon dari assemblage laser KrF/ArF, dan Samsung berencana mulai memakai gas daur ulang dalam produksi pada 2025 techcet.com. Di pasar yang ketat (kelangkaan neon global bukan hal baru), ini memperkuat pasokan dan menurunkan biaya pembelian.
Untuk etch/clean gas yang reaktif, daur ulang jauh lebih sulit. Kebanyakan fab saat ini justru menghancurkan F‑gas buang dengan abatement (katalitik termal, wet scrubber) alih‑alih reuse. Gas yang dipulihkan pun harus dimurnikan ketat ke UHP (ultra‑high purity—kontaminan sub‑ppb) sebelum dipakai ulang. Menurut tinjauan Edwards Vacuum di Semiconductor Digest, keputusan daur ulang “bergantung pada nilai dan biaya”: gas dengan harga unit tinggi stabil atau risiko pasokan patut dipertimbangkan sst.semiconductor-digest.com. Manfaatnya mencakup suplai internal yang lebih pasti, perizinan regulasi lebih ringan, dan pengurangan beban abatement sst.semiconductor-digest.com. Biayanya: capex untuk tangkap/purifikasi, kompleksitas sistem, dan risiko keselamatan tambahan—sehingga biasanya hanya layak saat volume dan nilai mencukupi.
Beberapa sistem niche ada: paten OECD mendeskripsikan adsorber untuk pemulihan NF₃ dari exhaust, atau water scrubber untuk menangkap byproduct HF agar bisa dipakai ulang. Contoh lain, CF₄ yang dipakai di sebagian CAB (clean‑room A/C) dapat ditangkap dari chiller. Namun teknologi ini masih eksperimental. Praktik terbaik saat ini adalah point‑of‑use abatement: gas vent dari chamber dihancurkan katalitik (sering mengonversi NF₃ → HF + F₂), sehingga tidak ada output yang dapat didaur ulang. Misalnya, mengonversi 1 kg NF₃ yang di‑abate menghasilkan F₂ dan N₂ yang “innocuous”; tidak ada NF₃ tersisa untuk didaur ulang.
Dalam operasi wet scrubber, injeksi bahan kimia penetral kerap dibutuhkan—di banyak utilitas proses, ini dilakukan dengan pompa penakaran seperti dosing pump. Air hasil scrubber kemudian masuk ke utilitas pengolahan air limbah; peralatan pendukung seperti waste‑water ancillaries lazim dipakai untuk memastikan aliran tersebut aman ke tahap berikutnya. Tren industri mendorong lebih banyak daur ulang di mana mungkin; sebagian pemasok menawarkan gas reklamasi (mis. helium atau campuran spesial) dengan jejak CO₂e lebih rendah daripada gas “virgin”. Secara keseluruhan, daur ulang paling menjanjikan untuk gas bulk/inert dan aliran byproduct; gas reaktif ber‑GWP tinggi menunggu terobosan. Mengubah aliran exhaust menjadi feedstock—alih‑alih emisi murni—dapat memberi payback finansial dan lingkungan.
Metrik pemakaian dan sinyal regulasi
Fabs progresif melacak metrik pemakaian gas spesial. Pabrik Intel, misalnya, melaporkan konsumsi gas per wafer dan emisi; banyak fab menormalkan intensitas GHG dalam gCO₂eq/MWh atau kBOD. Secara industri, manajemen gas yang lebih baik sudah membuahkan hasil—fakta penurunan emisi PFC 42% di Eropa dalam satu dekade menguatkannya www.eusemiconductors.eu. Regulasi domestik berpotensi kian ketat: bahkan bila hukum Indonesia belum secara eksplisit mencantumkan F‑gas, setiap kebocoran yang tak di‑abate masuk dalam “pollutant discharges” menurut peraturan lingkungan—mengimplikasikan pengendalian wajib. Di praktiknya, implementasi LDAR dan reuse menunjukkan payback bulanan, dan sisa emisi dapat dilacak melalui mass‑balance periodik atau sensor www.epa.gov.
