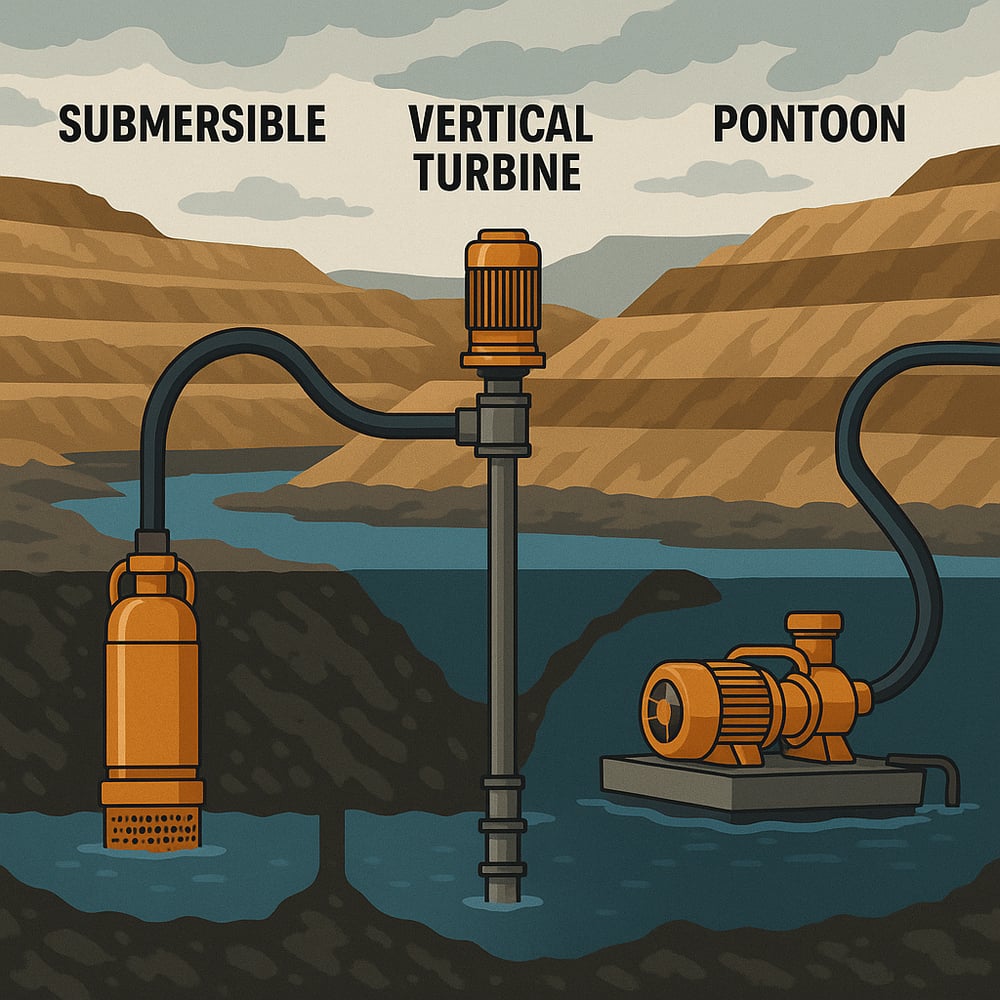

Tiga arsitektur pompa mendominasi dewatering tambang batu bara: submersible, vertical turbine, dan sistem ponton. Kuncinya bukan sekadar menguras air—melainkan merancang sistem yang andal untuk aliran variabel dan head tinggi.
Dalam operasi tambang terbuka, volume air yang terkumpul bisa melumpuhkan produksi. Operator berebut uptime dengan tiga “kuda kerja” utama: pompa submersible (motor dan impeller terendam penuh), vertical turbine/wet pit (motor di permukaan dengan poros panjang), dan pompa di atas ponton (barge mengapung) di sumber air. Submersible menghapus isu priming dan air terkunci di sisi hisap (eddypump.com), bahkan unit 7,5 kW bisa hanya berukuran 33×76 cm dan ~60 kg—kompak untuk sump dan lorong bawah tanah (atlascopco.com).
Di sisi lain, vertical turbine (VTP) meraih head sangat tinggi lewat multi-stage impeller yang ditumpuk (studylib.net) dan, dalam booster station, Weir mencatat footprint motor lebih kecil dan reliabilitas sering kali lebih baik dibanding horizontal set ekuivalen (im-mining.com). Untuk genangan luas dan tailings pond, pompa di atas ponton memindahkan kapasitas besar tepat di muka air, mudah direlokasi seiring pit berkembang (im-mining.com).
Teknik Anti-Abrasi untuk Prep Plant: Umur Peralatan 3–10× Lebih Lama
Submersible dewatering: kompak, self‑priming, tahan kondisi abrasif
Pompa submersible elektrik—motor dan impeller terendam—secara alami self‑priming (tidak perlu proses pengisian awal) sehingga bebas dari masalah air‑lock di sisi hisap (eddypump.com). Varian drainase, sludge, hingga slurry kini mengandalkan impeller tahan aus untuk menangani air tambang abrasif dan muatan padatan tinggi (engineeringnews.co.za; eddypump.com).
Kisaran tipikal di tambang batu bara: sekitar 20–200 L/s (72–720 m³/jam) dengan head hingga ~150 m; untuk flow lebih tinggi, konfigurasi paralel lazim, sedangkan kebutuhan head lebih ekstrem diatasi dengan pompa seri atau multi‑stage (studylib.net). Seri high‑head khusus seperti Hazleton HIPPO (hingga 2.500 kW, medium/high voltage) dirancang menaklukkan air asam berpadatan padat di head sangat tinggi dengan menghubungkan unit secara seri (engineeringnews.co.za; engineeringnews.co.za).
Skala operasionalnya nyata: satu operator Indonesia mengoperasikan 33 pompa dewatering (11 diesel dan 22 elektrik) di berbagai site (adaroindonesia.com). Untuk memperpanjang umur pakai, produsen kini mengusung alloy tahan aus pada impeller dan liner (eddypump.com), seal ganda dan motor berisi oli, plus sensor kebocoran—karena kegagalan seal adalah penyebab utama kerusakan submersible; biaya rewinding motor saja bisa melampaui separuh biaya perbaikan (engineeringnews.co.za).
Tren desain lain: cartridge‑type seal, wear‑shield deflector, dan opsi re‑shimming wear plate (pumpindustry.com.au; atlascopco.com). Keunggulan jejak lingkungan juga menonjol: tanpa emisi buang, bekerja senyap di bawah air, serta footprint kecil dibanding dry pump ekuivalen (atlascopco.com). Pabrikan besar bahkan menawarkan unit 10–20 kW yang dapat terendam lama tanpa servis, dibantu perancangan CFD dan rapid‑prototype casting (atlascopco.com; atlascopco.com).
Proteksi pompa di sump lazim memanfaatkan penyaringan awal. Opsi sederhana seperti screen intake tipe manual untuk menahan serpihan >1 mm dapat ditempatkan di depan submersible guna mengurangi beban abrasif pada impeller, misalnya memakai manual screen. Pada jalur hisap atau discharge lokal, basket strainer membantu menahan partikel yang lolos screen tanpa menambah jejak sistem.
Vertical turbine (wet pit): multi‑stage untuk head tinggi dan anti‑kavitasi
VTP menempatkan impeller di pit tergenang dengan motor di permukaan; bisa single maupun multi‑stage. Keunggulan kunci: stack impeller pada poros panjang menghasilkan tekanan keluaran tinggi; satu VTP multi‑stage kerap menggantikan beberapa horizontal set besar, dengan footprint motor lebih kecil dan reliabilitas yang sering lebih baik (im-mining.com). Setiap impeller berukuran lebih kecil, berputar pada tip speed lebih rendah sehingga mengurangi keausan; beban pada bearing poros juga merata (gravitasi bekerja seimbang) sehingga aus lebih seragam (im-mining.com), berbeda dari horizontal impeller tunggal yang mengalami gaya tak seimbang dan peripheral speed lebih tinggi—mempercepat erosi (im-mining.com).
Di aplikasi yang menuntut head sangat tinggi atau kondisi anti‑kavitasi bersih, VTP unggul. Contoh klasik: ekstraksi kondensat boiler, kolom vertikal panjang menambah head hidrostatik untuk mencegah vaporisasi di mata impeller bawah (im-mining.com). Prinsip serupa digunakan di dewatering tambang: kolom air pit menyuplai NPSH (Net Positive Suction Head, cadangan tekanan sisi hisap agar tidak kavitasi) untuk menjaga performa pada lift tinggi (im-mining.com).
Inovasi terbaru menghadirkan vertical turbine slurry pump: Floway VTSP memompa air “kotor” dengan specific gravity (SG, berat jenis relatif) hingga 1,2 pada head tinggi (im-mining.com). Rancangannya memakai bearing gemuk (grease‑packed) yang disegel dan isolator untuk menjauhkan solid dari seal, mengeliminasi kebutuhan seal flush air bersih eksternal (im-mining.com).
VTP biasanya berdiri di darat/pit beton, tetapi dapat pula dipasang di ponton. Uji di sebuah tambang Afrika menunjukkan “no priming required, solusi low‑maintenance, dan discharge pressure tinggi,” sementara kolom panjang mencegah kavitasi impeller (im-mining.com). Kapasitasnya mencakup beberapa ratus m³/jam pada beberapa ratus meter head, dalam instalasi stasioner atau translasi; material umum: baja tahan korosi/abrasi dan paduan Chrome. Pada sisi proteksi intake VTP di pit, opsi otomatis untuk pembersihan kontinu seperti automatic screen dapat menjaga kondisi hisap konsisten tanpa intervensi manual.
Optimasi Yield Prep Plant dengan Analyzer & Otomasi Proses
Pontoon floating system: mobilitas tinggi, di sumber air
Untuk open pit, tailings pond, atau slimes dam, barge pompa mengapung memberi fleksibilitas maksimum. Pompa dan penggerak dipasang di ponton sehingga intake selalu berada di muka air—kondisi hisap konsisten dan mudah dipindah seiring perubahan geometri pit (im-mining.com; im-mining.com). Ponton andal dapat membawa beragam gaya pompa—submersible maupun horizontal, diesel maupun elektrik—dengan fasilitas walkway, cable tray ke darat, pencahayaan, hingga akses servis seperti pada Multiflo® (im-mining.com). Selang hisap Linatex® heavy‑duty dipakai untuk ketahanan aus (im-mining.com).
Modul apung bisa berbahan baja atau HDPE, ditata untuk menopang set pompa 0,5–10 ton (hingga 30 ton) (im-mining.com). Unit dapat skid‑mounted atau dikemas container untuk mobilitas. Pada praktiknya, ponton bertenaga besar sering memakai mesin diesel atau pasokan kabel dari genset darat; contoh: sebuah tambang Australia memasang ponton 560 kW untuk dewatering in‑pit berat (pumpindustry.com.au). Nilai tambah lain: menghapus pekerjaan sipil mahal—tanpa rumah pompa beton atau sumur dalam di tiap lokasi (im-mining.com).
Pemilihan antara ponton portabel vs stasiun pompa tradisional sangat bergantung pada topografi, volume air, head lift, jarak ke discharge, dan ketersediaan daya (im-mining.com). Ponton yang dirancang baik memenuhi standar keselamatan maritim dan dapat dipindah atau digandakan sesuai kebutuhan.
Arsitektur sistem: kapasitas puncak, head tinggi, dan uptime
Masuknya air tambang berubah‑ubah (musim, badai, dinamika airtanah), sehingga sistem harus di‑overdesign untuk kapasitas puncak dan uptime. Skema redundansi N+1 (jumlah pompa terpasang melebihi kebutuhan normal) dan variable‑speed drive/VFD (pengaturan putaran motor) memungkinkan pembagian beban antar pompa serta scaling naik‑turun mengikuti aliran. Tiga pompa identik sering dipasang ketika dua cukup untuk beban normal—satu selalu menjadi cadangan. Saat aliran turun sangat rendah, operasi “dead‑headed” perlu dihindari dengan bypass atau operasi kecepatan sangat rendah.
Head tinggi menuntut staging cermat. Karena unit tipikal mencapai ~150 m head (studylib.net), elevasi lebih tinggi dicapai dengan pompa seri (head keluaran menjadi head masukan berikutnya) atau beralih ke VTP multi‑stage. Sistem juga harus menjaga non‑negative suction head; penggunaan kolom vertikal atau kondisi sumur tergenang memastikan NPSH cukup dan mencegah kavitasi (im-mining.com). Di titik hisap dan cabang kritis, inline strainer menjadi proteksi sederhana terhadap serpihan yang berpotensi mengganggu seal/bearing.
Reliabilitas adalah segalanya: downtime mahal. Studi menunjukkan pemeliharaan bisa menyedot 35–50% biaya proyek tambang (mdpi.com), dan kegagalan pompa tak terencana dapat menghentikan produksi. Karena itu, pemilihan material disesuaikan karakter air (abrasi, kimia), dan akses ke seal/bearing/impeller dibuat mudah. Untuk submersible: motor flameproof, housing berisi oli, sensor seal (engineeringnews.co.za). Untuk VTP: bearing line‑shaft berukuran besar dengan grease‑packing dan desain tanpa kebutuhan clean water seal (seperti VTSP) (im-mining.com). Untuk ponton: flange quick‑disconnect dan sistem winch memudahkan retrieval.
Kontrol modern mencakup pemantauan jarak jauh, logika start/stop otomatis (sensor level), dan VFD untuk optimasi daya. Skala performa hari ini: ratusan L/s pada head 100–200 m atau lebih (studylib.net; pumpindustry.com.au). Satu contoh komersial, Sykes XH250, menghasilkan 200 L/s pada head 220 m (pumpindustry.com.au).
Skala volume di lapangan juga ekstrem: satu unit Adaro memompa hampir 3 juta m³ slurry dalam enam bulan (25 pompa) (adaroindonesia.com). Praktik mutakhir mengintegrasikan IoT dan predictive maintenance—sensor getaran dan temperatur pada bearing, analisis oli, dan analytics untuk mendeteksi degradasi sebelum gagal (mdpi.com; mdpi.com).
Strategi Efektif Cegah AMD: Pisahkan PAF dan Gunakan NAF
Ringkasan pemilihan: aplikasi yang tepat untuk setiap arsitektur
Submersible menangani sump dan lorong banjir dengan unit kompak yang menghindari isu priming (eddypump.com; studylib.net). VTP menyasar head sangat tinggi dan volume besar—dengan impeller bertingkat yang mengurangi keausan dan meningkatkan reliabilitas (im-mining.com; im-mining.com). Sistem ponton memberi mobilitas dan kapasitas besar tepat di sumber air, tanpa pekerjaan sipil berat (im-mining.com). Di semua kasus, desain yang prudent—material tepat, pompa cadangan, kontrol jarak jauh, monitoring kondisi, dan proteksi debris di intake via screen manual atau screen otomatis—meminimalkan banjir berbahaya dan downtime yang mahal (mdpi.com; engineeringnews.co.za).
