Di ruangan litografi, satu partikel mikroskopis bisa menggagalkan wafer bernilai ribuan dolar. Inilah rancangan final polishing loop ultrapure water (UPW) yang memastikan air benar‑benar bersih pada titik pemakaian.
Industri: Semiconductor | Proses: Photolithography
Standar untuk air di photolithography—terutama immersion lithography—nyaris tak manusiawi: resistivitas ≈18–18,2 MΩ·cm pada 25 °C, total organik teroksidasi (TOC, total oxidizable carbon) jauh di bawah 1 ppb, gas terlarut pada level ppb tunggal, dan partikel serta mikroba pada ambang “nol” praktis. Industri mengetahuinya dengan pahit: “satu partikel mikroskopis dapat merusak chip jadi” [www.axeonwater.com].
Itu sebabnya spesifikasi SEMI/ASTM/ITRS mengunci target ekstrem: resistivitas ≈18–18,2 MΩ·cm, TOC ≪1 ppb (bahkan didorong hingga ppt), dan gas terlarut (O₂/N₂) di kisaran ppb tunggal [www.mks.com] [sst.semiconductor-digest.com] [sst.semiconductor-digest.com] [www.mks.com]. Di immersion lithography, air sendiri punya absorbansi ~0,01/cm pada 193 nm—kontaminan jejak memperburuknya [sst.semiconductor-digest.com].
HVAC Cleanroom Fab Semikonduktor: Filtrasi, Tekanan, Stabilitas Yield
Spesifikasi mutu air fotolitografi
Contoh tabel spesifikasi terbaru: resistivitas >18,18 MΩ·cm, TOC <1 μg/L, O₂ <10 μg/L, dan <30 partikel/L (>0,05 μm) [patents.justia.com]. Pedoman SEMI menyerukan <0,3 partikel/mL pada 0,05 μm (dengan target aspiratif ~10 partikel/mL ≥10 nm) [www.mks.com], dan angka mikroba di bawah deteksi (≤1 CFU/100 mL) [patents.justia.com] [www.mks.com]. Gas terlarut (DO, dissolved oxygen) dijaga <5–10 ppb [sst.semiconductor-digest.com] [www.mks.com], dan ion/logam lain (mis. SiO₂, B, Na) pada level ppt (masing‑masing <0,01–0,05 μg/L) [patents.justia.com].
Pemantauan real‑time dilakukan via resistivity meter, TOC analyzer, laser particle counter, dan uji mikrobiologi [www.mks.com] [patents.justia.com]. Secara hulu, bulk treatment berbasis RO/EDI biasa disiapkan sebelum loop akhir—unit RO air payau dengan TDS maksimum 10.000 seperti brackish-water RO lazim dipilih untuk menurunkan beban awal sebelum polishing.

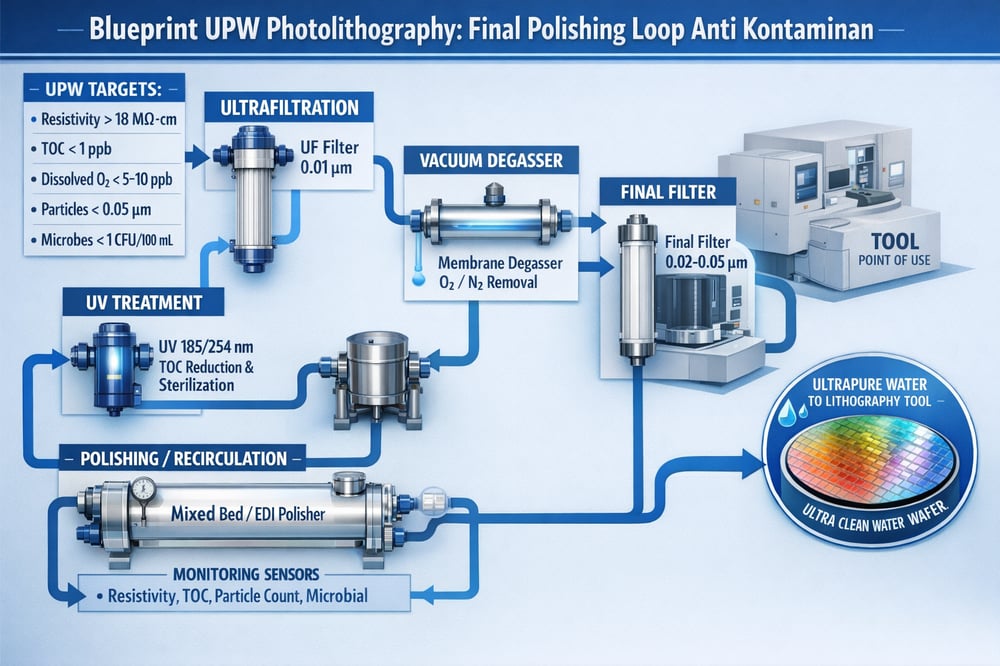

Arsitektur final polishing loop (POU)
Final polishing loop adalah sistem resirkulasi dekat titik pemakaian (point-of-use/POU) yang “memoles” UPW terdistribusi tepat sebelum masuk alat litografi. Elemen‑elemen berikut memberi penghalang berlapis terhadap partikel, organik, gas, dan mikroba—dengan material rendah leaching seperti Teflon dan quartz, serta perancangan untuk flow stabil dan suhu terkendali.
Ultrafiltrasi polishing dan microfiltrasi
Setelah bulk treatment (RO/EDI), modul ultrafiltrasi (UF, hollow‑fiber tangensial, MWCO ~10 kDa, pori ~0,01 μm) menyapu koloid dan organik bermassa molekul tinggi yang lolos dari RO. Praktiknya, air lebih dulu dimikrofiltrasi (~0,2 μm), lalu dipoles lewat UF untuk menyisihkan bakteri/partikulat—POU UF kerap dipasang di tiap tool demi memastikan tidak ada partikel ≥0,05 μm yang lewat [www.mks.com] [sst.semiconductor-digest.com]. Solusi UF pretreatment/POU tersedia sebagai paket industri seperti ultrafiltration untuk aplikasi UPW.
UV sterilization/oxidation 185/254 nm
Sumber UV 185 nm menghasilkan radikal hidroksil yang mengoksidasi TOC menjadi CO₂/H₂O—mendorong TOC dari ppb menjadi <1 ppb, bahkan ke ppt satu digit [www.xylem.com] [sst.semiconductor-digest.com]. Sementara itu, UV 254 nm menonaktifkan bakteri/virus sekitar 3‑log (≈99,9%) tanpa bahan kimia [www.xylem.com] [www.xylem.com]. Unit UV UPW memakai selongsong kuarsa dan desain non‑ozon, serta diketahui turut membentuk O₂ (gas)—karena itu UV ditempatkan sebelum degasser akhir. Rangkaian UV untuk disinfeksi/oksidasi tersedia komersial seperti ultraviolet berbiaya operasi rendah.
Vacuum degassing dengan membrane contactor

Gelembung dan gas terlarut mendistorsi immersion; ITRS menyebutnya “key contaminant” [sst.semiconductor-digest.com]. Desain dua tahap lazim dipakai: degasser konvensional (efisiensi >75%) sebelum UV untuk mengeluarkan sebagian besar gas, lalu degasser PTFE/Teflon® (~40% efisiensi tetapi ultra‑bersih) setelah UV untuk menyikat O₂ dan gas hasil UV tanpa melindahkan ion/TOC [sst.semiconductor-digest.com] [sst.semiconductor-digest.com]. Kombinasi ini menurunkan DO ke <5–10 ppb [sst.semiconductor-digest.com] [www.mks.com]. Data Clarke dkk. menunjukkan degasser Teflon menurunkan ion logam satu orde magnitudo dibanding unit konvensional [sst.semiconductor-digest.com].
AOP dan Karbon Aktif untuk Limbah Photolithography Semikonduktor
Point‑of‑use final filters 0,02–0,05 μm
Tepat sebelum tool, cartridge final (umumnya 0,02–0,05 μm) menangkap sisa partikel/mikroba. Bahan polimer inert seperti PES, PVDF, atau PTFE menawarkan retensi ≈99,99%. Contoh dari Entegris: filter all‑PTFE 0,03 μm “quick‑change” dengan LRV >2,5 untuk partikel 0,03 μm (>99,7% removal) [sst.semiconductor-digest.com], dan opsi cartridge PVDF 0,02 μm [sst.semiconductor-digest.com]. Secara desain, tidak boleh ada partikel >0,1 μm melewati penghalang ini [www.axeonwater.com]; jadwal penggantian cartridge dibuat sering (mingguan atau per wafer‑lot). Produk cartridge untuk filtrasi halus tersedia luas, misalnya cartridge filter untuk POU.
Komponen hilir seperti permukaan kuarsa/safir dan flowmeter juga dipilih yang inert. Untuk integrasi higienis, housing 316L berstandar industri makanan/farmasi umum digunakan; opsi ini tersedia sebagai stainless steel cartridge housing untuk aplikasi industri kritis.
Resirkulasi, polishing ion, dan kontrol stabilitas
Loop beredar secara kontinu via pompa sirkulasi kecil. Polisher mixed‑bed atau electrodeionization (EDI) ditambahkan agar resistivitas kembali ke puncak—meski UPW bulk mulai di ~18 MΩ·cm, kontak pipa/adsorpsi dapat menurunkannya; POU EDI atau resin bed kecil menyegarkan ion ke level ppt [sst.semiconductor-digest.com]. Solusi EDI kontinyu tanpa regenerasi kimia tersedia seperti EDI; untuk alternatif resin campur siap‑pakai, opsi mixed-bed kerap digunakan di POU.
Kontrol suhu (±0,1 °C) dan kestabilan aliran (turbulent flow) dibangun dalam loop agar indeks refraksi dan densitas tetap konstan saat immersion. Desain unit POU ini disesuaikan dengan debit litografi tipikal (~5–20 L/menit) dan pemilihan material (Teflon, quartz) guna meminimalkan leaching.
Kinerja terbukti dan angka kendali
Data implementasi industri menunjukkan TOC konsisten <1 ppb (sering <50 ppt) setelah UV+IX [sst.semiconductor-digest.com], DO ~1–5 ppb setelah degassing [www.mks.com] [sst.semiconductor-digest.com], dan hitungan partikel praktis nol (pada keadaan tunak, jumlah partikel di umpan dan filtrat setara) [sst.semiconductor-digest.com]. Secara kuantitatif, filter 0,05 μm semestinya menghasilkan <0,01 partikel/mL (≥0,05 μm), sistem UV menargetkan >90% pengurangan TOC per lintasan, dan chart kendali menunjukkan resistivitas rutin ≥18 MΩ·cm.
Pemantauan metrik—partikel/mL, hitungan CFU (colony forming unit), TOC pada ppt—memvalidasi performa dan langsung berkorelasi dengan hasil wafer. Sebagaimana dicatat, kendali kontaminan UPW sangat kritikal untuk mewujudkan nilai sekitar ~$10k per wafer [www.axeonwater.com]. Perangkat pemantauan dan komponen pendukung loop ini masuk dalam kategori water treatment ancillaries di fasilitas.
Konsumsi air dan konteks pasar
Sebuah fab 200–300 mm (~20.000 wafer/bulan) umumnya memakai ~2.000–3.000 m³/hari UPW [www.mks.com]. Ada kasus 40.000 wafer/bulan yang menarik ~18.000 m³/hari [id.genesiswatertech.com]. Produksi UPW mahal: ~1,4–1,6 m³ air kota dibutuhkan per 1,0 m³ UPW (recovery RO tipikal ~60–70%) [id.genesiswatertech.com]. Pasar global UPW semikonduktor bernilai sekitar $1,9–2,5 miliar/tahun, tumbuh ≈3% per tahun [semiconductorinsight.com]—dibandingkan industri chip keseluruhan ≈$500 miliar/tahun [www.axeonwater.com].
Di hulu, sistem membran adalah tulang punggung produksi UPW di fab modern. Portofolio seperti membrane systems memberi opsi RO/NF/UF dari hulu ke hilir untuk menekan beban kontaminan sebelum polishing.
Catatan regulasi Indonesia dan pra‑perlakuan
Belum ada standar Indonesia yang khusus mendefinisikan kemurnian UPW—fasilitas mengikuti tolok internasional yang sama (SEMI/ASTM/IRDS), dengan target 18 MΩ·cm, TOC <1 ppb, dan seterusnya. Regulasi nasional (mis. kaidah air minum atau baku mutu efluen) berfokus pada air baku/limbah, bukan kemurnian ekstrem di fab; kepatuhan terhadap aturan pembuangan seperti PP82/2001 merupakan langkah terpisah. Dalam praktiknya, situs semikonduktor di Indonesia akan tetap menspesifikasi target yang sama dan memasang perangkat polishing identik, sembari memastikan air kota yang mungkin lebih keras/keruh diperlakukan awal secara memadai.
Ringkasan desain dan validasi
Final polishing loop harus redundan, tervalidasi, dan terus‑menerus dipantau. Menggabungkan UV sanitizer dengan oksidasi, ultrafiltrasi, final filter POU tersertifikasi, dan degassing seri memberi beberapa penghalang sekaligus—menjamin UPW memenuhi spesifikasi litografi yang ketat [sst.semiconductor-digest.com] [sst.semiconductor-digest.com]. Unit disizing pada debit litografi ~5–20 L/menit dan material Teflon/kuarsa membantu meminimalkan leaching. Saat prasyarat ini dipenuhi, loop akhir memberikan air nyaris tanpa kontaminan menurut standar SEMI/ASTM yang relevan.
