Blueprint Limbah Etching: Netralisasi–IX Tekan Fluorida 99,5%

pH 1–3, fluorida ratusan hingga ribuan mg/L, dan silika koloidal: itulah potret limbah etching yang keluar dari lini basah (wet etching) di fab. Banyak aliran mengandung HF (asam hidrofluorat) yang melarutkan SiO₂ menjadi H₂SiF₆ (asam heksafluorosilikat), plus oksidator kuat seperti HNO₃. Bukti terbaru merangkum pola ini dengan tajam di ACS ES&T Water.

Kontaminan logam juga ikut terbawa: studi Taiwan melaporkan W terlarut ≈430 μg/L dan Cu ≈15 μg/L (dibanding latar alami W <0,1 μg/L), rujukan ada di J. Hazard. Mater. 2011 dan fragmen terkait latar alami di tautan ini. Sementara itu, banyak aturan pelepasan mengunci fluorida di sekitar 10 mg/L dan logam berat di kisaran ~0,1–3 mg/L; pedoman Indonesia (PermenLHK) lazimnya meminta pH 6–9 dan logam berat di satuan mg/L digit tunggal (semua konteks di ACS ES&T Water). Dengan target internal fab yang kerap mengejar sub‑ppm untuk logam dan “low mg/L” untuk F⁻, artinya sistem harus sanggup menahan variabilitas ekstrem dan mencapai ~99,5% penghilangan fluorida serta >90–99% untuk logam—IBM menunjukkan Mo/W <0,1 mg/L di patent US6426007.

Baca juga:

Cara Daur Ulang Air Bilasan UPW: Efisiensi Fab Semikonduktor

Karakteristik eflluen dan target kepatuhan

Limbah etching basah sangat asam (pH ~1–3) dan kaya silika/fluorida; HF yang melarutkan SiO₂ menjadi H₂SiF₆ adalah penyebab utama (lihat ACS ES&T Water). Selain itu, reagen berbasis logam dan kontaminasi insidental menambah ion W, Mo, Ni, Cu pada level sub‑mg/L; studi fab di Taiwan mencatat W ≈430 μg/L dan Cu ≈15 μg/L (J. Hazard. Mater. 2011), versus latar W alami <0,1 μg/L (fragmen terkait).

Dibandingkan itu, banyak standar pelepasan menuntut F⁻ ≈10 mg/L dan logam berat ~0,1–3 mg/L (ringkasan di ACS ES&T Water). Praktiknya, fab membidik polishing ke sub‑ppm logam dan “low mg/L” untuk F⁻—skala yang jelas menuntut removal orde‑magnitudo.

Stabilisasi beban dan netralisasi pH bertahap

Unit pertama adalah equalization tank (penyangga beban) untuk meredam fluktuasi batch acid vs rinse, diiringi pemantauan pH kontinu. Dosis alkali—lime Ca(OH)₂ atau NaOH—ditambah perlahan untuk mengerek pH menuju ~8–9, menetralkan H⁺ dan mengubah H₂SiF₆ menjadi fluorida dan silika. Kontrol presisi memerlukan injeksi kimia akurat; pompa seperti dosing pump menjadi krusial di titik ini.

Secara kimia, target pH mengikuti kelarutan: hidroksida logam berat dan CaF₂ mengendap tajam di atas pH ≈8,5. Praktik industri—dirangkum STERC—menyetel pH 8,5–10 (umum ~9,2) untuk ko‑presipitasi multivalen dan silikat (STERC, catatan: STERC adalah referensi P2 industri pelapisan logam di AS). Dalam studi semikonduktor, menaikkan pH ke 8,5 dengan Ca²⁺ mencapai ~99,5% defluorinasi (1800→10 mg/L F⁻) (ACS ES&T Water).

Untuk menghindari pembentukan gel silika tiba‑tiba dan menjaga efisiensi, netralisasi dibuat dua tahap: pertama ke pH ~6–7, lalu ke ~8,5–9 sambil menambahkan koagulan. Koagulan komersial seperti coagulants membantu agregasi partikel sebelum unit klarifikasi.

Pemantauan in‑line memastikan pH berada di 8,5–9,5 sebelum aliran masuk ke tahap pemisahan. Perangkat bantu pada sistem air limbah seperti wastewater ancillaries diperlukan untuk instrumentasi pH dan pengadukan yang stabil.

Baca juga:

Pengolahan Limbah Semikonduktor: Fluoride dan Logam Berat

Presipitasi kimia dan klarifikasi

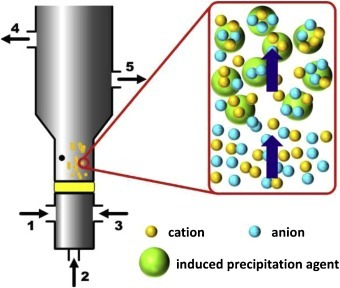

Setelah netral, presipitan dan koagulan ditambahkan untuk menangkap kontaminan. Kalsium—dari Ca(OH)₂ atau CaCl₂—mengendapkan F⁻ sebagai CaF₂; uji yang sama menghasilkan sludge CaF₂ “kemurnian tinggi” (ACS ES&T Water). Logam multivalen ikut terpresipitasi sebagai hidroksida/oksi‑hidroksida: Fe(OH)₃, Al(OH)₃, Ni(OH)₂, Cu(OH)₂, dst. Untuk kasus sangat bandel, sulfida (mis. Na₂S) bersifat opsional, namun lazimnya hidroksida sudah memadai (Heliyon 2024).

Keberhasilan presipitasi bertumpu pada tiga hal: (a) pH di kisaran optimum, (b) pemilihan presipitan spesifik untuk target logam, dan (c) kontrol dosis presisi (Heliyon 2024). Minimum kelarutan Ni dan Cu berada sekitar pH 9–10, sedangkan penghilangan silika/fluorida memuncak di ~8,5–9 (STERC, Heliyon 2024). Penentuan dosis praktis lewat jar test lab: Ca²⁺ ditambah hingga contoh uji memenuhi F⁻ <10 mg/L (rujukan [22]), lalu fine‑tuning.

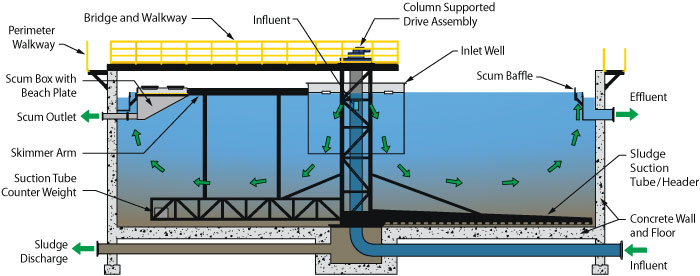

Penambahan polimer flocculants memastikan floc mudah mengendap. Pemisahan padatan dilakukan di sedimentasi konvensional seperti clarifier, atau alternatif flotasi udara terlarut (DAF, dissolved air flotation) seperti DAF, untuk menangani beban partikel tinggi. Tangki sedimentasi lazimnya menghasilkan ~50–90% pengurangan massa dalam sludge (COD, TSS, logam), dengan sisa pasca‑presipitasi di kisaran beberapa mg/L; tipikal residu: <1 mg/L Fe/Al dan 0,1–0,5 mg/L Cu/Ni.

Polishing ion exchange (SAC/SBA)

Ion exchange (pertukaran ion pada resin polimer bermuatan) menjadi tahap polishing agar jejak kontaminan turun ke sub‑ppm. Konfigurasi yang direkomendasikan: bed kation asam kuat (SAC) untuk kation logam sisa (Cu²⁺, Ni²⁺, dst.) dan bed anion basa kuat (SBA) untuk spesies anionik (F⁻, atau oksoanion seperti WO₄²⁻). Pengoperasian pada influen alkalis pH ~8–9 dengan waktu kontak panjang memaksimalkan penyerapan ion (Heliyon 2024).

Data empirisnya solid: aliran pasca‑etch (Mo, W, Cu, Ni) yang melewati kolom SBA menurunkan Mo/W >99,9% hingga <0,1 mg/L (patent US6426007). Resin kation (bentuk H⁺) menurunkan Cu/Ni ke <0,1–0,5 mg/L; ekspektasi kinerja bed resin lazimnya ≥95–99% untuk logam jejak (Heliyon 2024). Desain umum memasang dua kolom seri—SAC (melepas H⁺) diikuti SBA (melepas OH⁻ atau Cl⁻). Sistem seperti Ion Exchange dan pilihan ion exchange resin memfasilitasi konfigurasi SAC/SBA dan siklus regenerasi.

Regenerasi dengan larutan HCl/NaOH mengumpulkan logam ke dalam brine volume kecil untuk pembuangan aman atau daur ulang. Karena pelepasan H⁺, tahap ion exchange mengubah pH—dari ~8,5 kembali ke ~6–7—sehingga dibutuhkan penyesuaian akhir. Penyetelan otomatis berbasis dosing pump memastikan pH akhir konsisten di 6–9 sesuai regulasi.

Kinerja sistem dan hasil akhir

Kombinasi netralisasi–presipitasi–IX mencapai removal sesuai tuntutan. Secara kuantitatif: fluorida >99% (contoh 1800→<10 mg/L, ACS ES&T Water); TSS dipangkas 80–90% di klarifier; logam berat 90–99+% (mis. 0,43 mg/L W → <0,001 mg/L jika dipoles resin; rujukan profil W di ScienceDirect). Hasil akhir praktis memenuhi limit umum: Cu ~0,5 mg/L, Ni ~0,5 mg/L, F⁻ ~10 mg/L, pH 6–9. Taiwan bahkan pernah menargetkan Cu 0,1 mg/L; dengan train di atas nilai ini teknis tercapai (ACS ES&T Water, patent US6426007).

Rantai unit proses—equalization, netralisasi bertahap, presipitasi/flokulasi, klarifikasi, dan dual‑bed ion exchange—membuat beban batch yang berubah‑ubah tetap terkendali, dengan efluen stabil pada level rendah. Metrik kunci literatur: pilot netralisasi mencapai 99,49% penghilangan F⁻ dengan Ca²⁺ di pH 8,5 (ACS ES&T Water); pH 9,2 lazimnya optimal (STERC); polishing resin rutin menurunkan Mo/W ke <0,1 ppm (patent US6426007). Secara kolektif, kontaminan paling resisten (W, Mo, CN, F⁻, dll.) dapat ditekan di bawah standar yang ketat.

Baca juga:

Limbah B3 Pabrik Chip: Cara Pangkas Asam, Solven, dan Biaya

Sintesis ini merujuk pada studi terindeks dan data industri: Zhou dkk. menunjukkan penurunan fluorida ke 10 mg/L (99,5% reduksi) menggunakan Ca²⁺ pada pH 8,5 di ACS ES&T Water 2023. Hsu dkk. (J. Hazard. Mater. 2011) melaporkan beban W ≈430 μg/L di efluen WWTP fab (artikel; latar alami W <0,1 μg/L di fragmen ini). Panduan STERC mengafirmasi presipitasi logam di pH ≈9 (STERC, referensi P2 industri pelapisan logam di AS). Tinjauan Heliyon menekankan pentingnya pengaturan pH, presipitan spesifik, dan kontrol dosis presisi, serta waktu kontak pada ion exchange (Heliyon 2024 dan tautan ini). Data patent IBM menunjukkan resin ganda mampu menurunkan Mo/W ke <0,1 ppm (US6426007).
