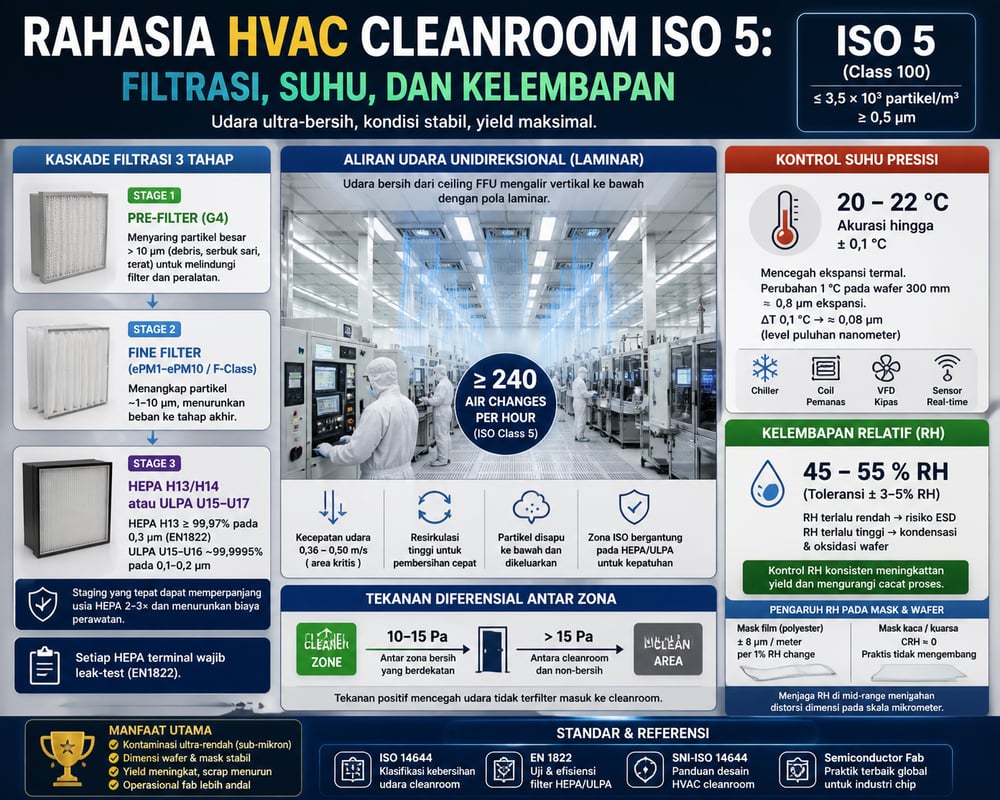

Kelas ISO 5 bukan sekadar angka; itu berarti kaskade filtrasi sampai sub‑mikron, aliran udara unidireksional ratusan kali pergantian per jam, plus suhu 20–22 °C dan kelembapan 45–55% yang terkunci rapat di ±0,1 °C/±3–5% RH. Semua demi satu hal: wafer dan photomask tidak berubah ukuran, dan yield naik.
Pabrik chip beroperasi pada skala partikel, namun biang keroknya adalah udara. Untuk membersihkannya sampai level sub‑mikron, desain HVAC (heating, ventilation, and air conditioning) di cleanroom semikonduktor bertumpu pada kaskade tiga tahap filter, aliran laminar dari ceiling, diferensial tekanan antar zona, dan kontrol suhu/kelembapan yang nyaris tak bergerak. Di Indonesia, praktik ini dipayungi SNI‑ISO 14644 dan setpoint lingkungan yang ketat (gcccleanroom.com).
Tujuannya tegas: menurunkan hitungan partikel masuk hingga 4–5 ordo magnitudo agar memenuhi ISO Class 5 (Class 100) yang hanya mengizinkan sekitar 3,5×10^3 partikel/m³ ≥0,5 µm (hvactechnocrat.com). Kaskade filtrasi dan air change tinggi membuat ini mungkin.
Cara Efektif Menghilangkan Fluorida Limbah Fab hingga Standar
Kaskade filtrasi tiga tahap
Rancangannya berlapis: Stage 1 adalah coarse/pre‑filter kelas G untuk intake udara luar, menyaring debris besar (>10 µm seperti serbuk sari/serat) agar melindungi filter hilir dan peralatan (schillingengineering.de).
Stage 2 adalah intermediate/fine filter (ISO ePM1–ePM10 atau F‑class) untuk partikel ~1–10 µm, menurunkan beban ke tahap akhir (schillingengineering.de).
Stage 3 berada di terminal: HEPA H13/H14 atau ULPA U15–U17 di ceiling fan‑filter unit (FFU). HEPA H13 tersertifikasi (uji EN1822) menghilangkan ≥99,97% partikel 0,3 µm dan lazimnya >99,99% untuk ukuran lebih kecil (escolifesciences.com), sementara ULPA U15/U16 mencapai ~99,9995% pada 0,1–0,2 µm (schillingengineering.de). Praktiknya, sebuah ulasan industri menyebut sistem HEPA/ULPA modern “remove particles as small as 0.12 µm” (dryroomsolution.com).
Keuntungan ekonominya nyata: staging yang benar dapat memperpanjang usia HEPA 2–3× dibanding single‑stage, memangkas biaya perawatan (schillingengineering.de). Standar Indonesia (SNI/ISO) secara eksplisit merekomendasikan “three‑stage filtration system (pre‑filter + medium filter + HEPA/ULPA)” dalam desain HVAC (gcccleanroom.com). Tahap HEPA terminal wajib leak‑test individual sesuai EN1822 untuk memastikan efisiensi sub‑mikron (schillingengineering.de).
Pola aliran dan pergantian udara
Udara bersih didorong dalam aliran unidireksional (laminar) dari ceiling FFU, “flow[ing] downwards through ceiling fan filter units in a smooth, vertical pattern” yang menyapu partikel turun dan keluar (hvactechnocrat.com). Di atas peralatan kritis, kecepatan vertikal lazim di 0,36–0,50 m/s; area non‑kritis dapat memakai aliran turbulen resirkulatif, tetapi seluruh zona ISO bergantung pada HEPA/ULPA untuk memenuhi batas partikel.
ISO Class 5 biasanya mensyaratkan ≥240 air changes per hour (ACH, jumlah pergantian volume udara per jam) (gcccleanroom.com). ISO Class 7 pun kerap menargetkan 30–60 ACH. Bandingkan, kantor biasa <10 ACH. Resirkulasi super‑tinggi ini “flushes out” partikel dalam hitungan menit dan membantu pembersihan merata.
Tekanan diferensial antar zona
Diferensial tekanan menjaga isolasi kontaminasi: ~10–15 Pa antar zona bersih yang berdekatan, dan >15 Pa antara cleanroom dan ruang non‑bersih (gcccleanroom.com). Tekanan positif mendorong kebocoran ke luar, mencegah udara tak terfilter masuk. Keseimbangan return air, fresh air, dan “tight envelope” krusial agar kebocoran tak membebani HVAC.
Kontrol suhu untuk stabilitas dimensi
Setpoint suhu di banyak fab adalah 20–22 °C, dengan akurasi bisa mencapai ±0,1 °C (hvactechnocrat.com) (hvactechnocrat.com). Ini mencegah ekspansi termal yang merusak dimensi. Koefisien muai silikon tunggal sekitar 2,6×10^−6/°C; perubahan 1 °C pada wafer 300 mm setara ≈0,8 µm ekspansi. Menjaga ΔT dalam 0,1 °C membatasi ekspansi ≈0,08 µm — level puluhan nanometer, masih terkelola untuk litografi sub‑10 nm.
Peringatan industri jelas: “even small temperature fluctuations can affect microchip performance, leading to failures in product yields” (14644.dk). Praktiknya, kontrol presisi memakai chiller, coil pemanas, loop umpan‑balik cepat, VFD (variable frequency drive) untuk kipas, dan sensor real‑time untuk efisiensi (hvactechnocrat.com). Di Indonesia, standar nasional umumnya 20–24 °C (±2 °C) (gcccleanroom.com), namun fab untuk node tinggi menyesakkan toleransi jauh lebih ketat.
Kelembapan relatif dan risiko proses
Kelembapan relatif (RH, relative humidity) biasanya dikunci di 40–60% (hvactechnocrat.com). RH rendah (<30–40%) menaikkan risiko ESD (electrostatic discharge), sedangkan RH tinggi (>60–70%) memicu kondensasi dan oksidasi pada wafer — dua‑duanya mengundang partikel menempel atau korosi (dryroomsolution.com). Laporan industri mengaitkan kontrol kelembapan konsisten dengan “higher ratio of usable chips”, karena cacat kelembapan menurun (dryroomsolution.com). Tak heran RH ±3–5% dipandang “technical imperative”.
Panduan Sludge Semikonduktor: Dewatering hingga Landfill B3
Fotomask, wafer, dan perubahan dimensi karena RH
Kelembapan juga mengubah ukuran photomask dan wafer. Mask berbasis film (mis. polyester) menyerap air dan mengembang signifikan — sekitar 8 µm per meter per perubahan 1% RH (elveflow.com). Sebaliknya, mask kaca atau kuarsa praktis nol ekspansi karena kelembapan (CRH≈0) (elveflow.com).
Saran praktisnya lugas: “humidity is probably the hardest… and also has the biggest influence on dimensional changes,” dan glass mask direkomendasikan sebagian karena hal ini (elveflow.com). Menjaga RH di mid‑range (di Indonesia sering 45–55% RH, ±5%) membantu menahan distorsi pada skala mikrometer (gcccleanroom.com). Pada ≈50% RH, mask polimer tetap hanya bergeser beberapa mikron; drift ±5% bisa menggeser fitur puluhan mikron — jelas tidak dapat diterima di skala nanometer.
Standar, verifikasi, dan iklim Indonesia
Di Indonesia, cleanroom wajib memenuhi SNI‑ISO 14644 yang merefleksikan ISO 14644 global — termasuk klasifikasi kebersihan udara (ISO 1–9) dan verifikasi performa melalui uji kualifikasi (gcccleanroom.com). Untuk semikonduktor, kelas relevan typenya ISO 5 atau lebih ketat (hvactechnocrat.com).
Standar setpoint: 20–24 °C (±2 °C) dan 45–55% RH (±5%) (gcccleanroom.com). Iklim tropis Indonesia “necessitates special HVAC designs” untuk tetap di rentang itu, sering membutuhkan dehumidifikasi kuat (desiccant) atau pendinginan hingga dew point serendah −40 °C (gcccleanroom.com). Kode lokal lain (keselamatan listrik, ketahanan gempa) turut berlaku, namun kebersihan dan kontrol T/RH selaras praktik global.
Kinerja, energi, dan implikasi desain
Imbal hasilnya terukur: kontrol RH konsisten meningkatkan yield — “consistent humidity prevent[ing] moisture defects” menghasilkan “higher ratio of usable chips” (dryroomsolution.com). Di sisi energi, cleanroom mengonsumsi sekitar ~25× energi per m² dibanding ruang biasa, dengan HVAC umumnya 50–75% dari beban (cleanroomtechnology.com).
Karena itu, rancangan memasukkan efisiensi: VAV/dynamic pressure, heat recovery, dan konstruksi kedap. Menggunakan kipas bertenaga VFD dan kontrol tekanan dinamis dapat memangkas biaya operasi 10–20% sembari mempertahankan ISO Class 5 (hvactechnocrat.com).
Gas UHP di Fab: POU Purifier, Pipa 316L, Sensor PPT Maksimalkan Yield
Ringkasan rancangan presisi
HVAC presisi untuk semikonduktor mengintegrasikan: (1) multi‑stage filtration (coarse→fine→HEPA/ULPA) agar partikel sub‑mikron turun di bawah limit ISO (schillingengineering.de; escolifesciences.com), (2) aliran unidireksional dan ACH ratusan per jam untuk flushing, dan (3) kontrol T (≈20–22 °C ±0,1 °C) dan RH (≈45–55% ±3–5%) yang ketat agar tidak terjadi ekspansi material maupun dampak ESD/kondensasi (hvactechnocrat.com; elveflow.com). Setiap elemen diikat oleh standar industri dan SNI Indonesia (gcccleanroom.com), serta membawa benefit terukur: filter bertingkat memperpanjang usia HEPA dan mencapai >99,999% removal sub‑mikron (schillingengineering.de); T/RH ketat menaikkan persentase chip usable (dryroomsolution.com).
Sumber: Data dan panduan diverifikasi dari referensi desain cleanroom dan laporan industri: gcccleanroom.com, escolifesciences.com, hvactechnocrat.com, dryroomsolution.com, elveflow.com, schillingengineering.de, 14644.dk, hvactechnocrat.com, cleanroomtechnology.com.
