Memilih material refraktori yang tepat per zona kiln dan menjaga coating klinker yang stabil bisa memangkas konsumsi bata hingga <200 g/t dan mendongkrak availability ke 93–96%. Data lapangan dan panduan teknis terbaru menunjukkan caranya.
Tekanan di kiln semen modern ekstrem: suhu merentang dari beberapa ratus °C di siklon preheater (siklon penukar panas awal untuk meal mentah) hingga ~1 300–1 450 °C di zona burner/sintering (zona pembakaran tempat klinker terbentuk), dengan gesekan abrasif, alkali, dan siklus termal berulang di seluruh lintasan. Hasilnya, strategi refraktori bukan soal memilih “bata paling kuat”, melainkan “bata yang tepat untuk zona yang tepat” dan operasi kiln yang tenang—minim cycling.
Trennya nyata. Menurut Global Cement, pabrik 3 000 t/d (ton per hari) dulu mengganti ~350 t bata/tahun (≈350 g per ton klinker), sementara lini 12 000 t/d kini hanya ~130 g/t—hasil kombinasi umur bata lebih panjang dan operasi lebih stabil. Namun, tanpa seleksi material per zona dan disiplin operasi, umur lining bisa runtuh cepat.
Baca juga: Media Filtrasi : Sand Filter, Carbon Filter dan Iron Filter
Peta beban panas dan kimia kiln
Di zona burning, temperatur permukaan panas bata (hot face) rutin >1 260 °C. Di sini CaO dan fase cair “mem-flux” (mencairkan/menyerang secara kaca) bata alumino-silikat. Uji lab menunjukkan bata high-alumina mulai ter-flux pada ~1 288–1 316 °C saat kontak CaO (Resco). Artinya, di ujung panas, refraktori basic berbasis MgO (basic refractories) adalah pilihan utama—bukan alumina biasa.
Begitu beban panas permukaan melampaui ~13 GJ/m²·h (densitas beban panas; ukuran intensitas panas per area; tipikal kiln besar), bata high-alumina “tidak lagi bekerja memuaskan”. Rekomendasi bergeser ke magnesia-spinel atau magnesia-zirkonia (Cement Equipment). Kiln diameter besar yang membakar bahan bakar alternatif kaya alkali sangat menuntut refraktori basic (Cement Equipment).
Konfigurasi material per zona kiln

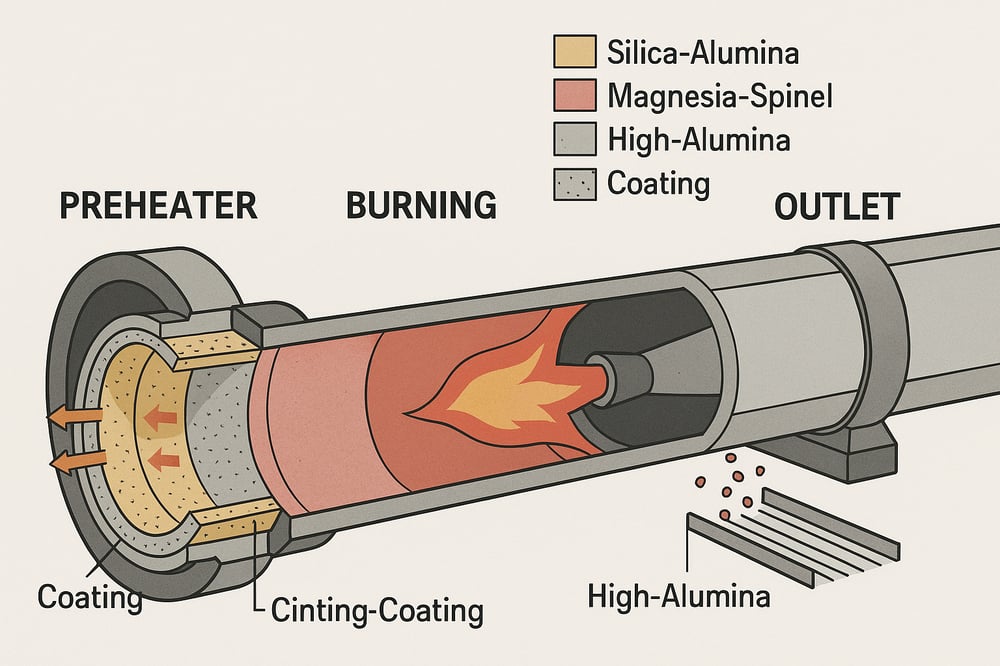

Skema yang lazim terbukti efektif: preheater/calciner (calciner = reaktor dekarbonasi awal) memakai bata atau castable silika/alumina-silika ber-rating ~1 400 °C (serangan alkali hanya sesekali); zona burning/transition menggunakan magnesia–spinel kemurnian tinggi; dan outlet kiln/grate cooler mengandalkan high-alumina castable berpenguat serat baja (steel-fiber-reinforced) untuk menahan benturan dan quench shock dari jatuhan klinker panas (Scribd).
Di ujung panas, opsi seperti magnesia‑chrome atau magnesite–spinel (MgO–Al₂O₃) tahan korosi CaO, spalling (pengelupasan karena kejut termal), serta kompatibel dengan kaca (Resco). Sementara itu, zona lebih dingin (~1 000–1 100 °C) bisa memanfaatkan material alumina tinggi atau silika spesial—dengan catatan kecocokan kimia tetap dijaga terhadap Na, K, S, Cl, dan CaO, serta resistensi penetrasi fase cair dan kecocokan koefisien muai termal untuk meminimalkan tegangan (Cement Equipment).
Operasi kiln minim siklus termal
Ancaman terbesar umur refraktori adalah thermal cycling (pemanasan–pendinginan berulang saat start–stop atau ayunan proses). Panduan FEECO menegaskan “cycling” adalah sumber retak paling besar; hari operasi beruntun (days‑on‑stream) harus dimaksimalkan. Praktiknya, target run factor kiln >85–90%. Satu rujukan menyarankan “control a stable kiln thermal regulation to promise the kiln has an operation rate over 85 %” (Aluminabricks).
Aturan turunan: hindari “drastic firing”—lonjakan top‑firing, spike O₂ ekstrem, atau perubahan bahan bakar mendadak yang memicu overheat lokal dan shock termal. Bentuk nyala dan posisi burner harus dikendalikan agar panas merata, mencegah hot spot atau flame impingement yang menembus coating. Praktik top firing atau cycling ke zona transisi bahkan secara eksplisit dilarang di aturan operasi kiln (Aluminabricks). FEECO juga menyoroti sumber serangan refraktori lain; contoh khasnya adalah chlorides (klorida).
Coating klinker yang tipis dan stabil
Coating = lapisan klinker tipis yang menempel pada lining, bekerja sebagai isolator dari impingement nyala. Targetnya adalah coating “moderat” yang stabil lewat firing dan feed yang ajeg. Bila akresi berlebih muncul, leveling atau “rolling out” dilakukan bertahap agar bongkahan besar tidak overheat lalu spall. Menghentikan api mendadak (quench) atau “menahan” nyala ketika coating ada di dinding dihindari—keduanya memicu shock dan peel‑off (Aluminabricks).
Setiap shutdown membuat coating pelindung rontok dan mel exposing lining ke cold shock serta karbonasi. Maka, stabilitas raw mix juga krusial: blend yang homogen memperlancar kalsinasi dan mencegah bongkahan tak terbakar yang bisa menghantam lining. Burn yang konsisten (klinker halus, merata) melindungi; bahan bakar atau meal yang “liar” mengundang sinter ring dan hot spot yang menggerus refraktori (rujukan praktik di Aluminabricks).
Baca juga: Teknologi Pengolahan Limbah Cair
Inspeksi berkala dan perbaikan dini
Siklus shutdown adalah waktu emas inspeksi: cek baut jangkar dan bata untuk korosi/retak, verifikasi expansion joint, ganti bata yang lemah sebelum kolaps. Rekomendasi “regular maintenance plan” dengan inspeksi detail dan perbaikan tepat waktu ditegaskan RS. Cacat kecil (spall, celah) bisa ditambal dengan gunning atau castable saat outage minor, mencegah kegagalan cepat. Anchor harus dilapisi dan dilas dengan benar, expansion joint diset akurat, dan lapisan insulasi dijaga.
Peringatan tegas di lapangan: jangan abaikan flaking atau misalignment bata—memperbaiki lebih dini menghindari reline total. Dengan disiplin ini, kampanye refraktori di hot zone bisa melewati 12+ bulan (alih-alih 3–5 bulan) (Firebird Refractories), menurunkan konsumsi bata per ton klinker, dan meminimalkan downtime.
Dampak terukur pada konsumsi dan availability
Kasus nyata 5 000 t/d: pasca optimasi konfigurasi refraktori dan operasi, availability tahunan kiln mencapai 93–96% dan konsumsi refraktori turun ke 0,15 kg per ton klinker (LinkedIn). Sejalan survei industri, pabrik modern rutin berada di <200 g/t konsumsi refraktori (Global Cement) berkat kombinasi material yang lebih tahan dan firing yang stabil.
Kebalikannya, mismatch material–kondisi bisa memangkas umur drastis: di kiln precalciner yang mencapai 1 700 °C, bahkan bata kualitas puncak kerap hanya bertahan 3–6 bulan ketika operasi masih “trial” (Firebird Refractories). Kesimpulan konsisten di literatur: material sesuai zona plus praktik operasi yang benar memperpanjang kampanye, menaikkan throughput, dan menekan konsumsi bata (RS; Global Cement).
Baca juga: Jenis – Jenis Limbah Cair
Ringkasan seleksi material per zona
Intinya sederhana, eksekusinya presisi: pilih bata padat dan kompatibel secara kimia—basic refractories berbasis MgO untuk ujung panas; material alumina/silika untuk bagian yang lebih dingin. Tekan thermal cycling, jaga coating klinker yang tipis dan stabil, dan pertahankan nyala seragam dengan kontrol burner. Rujukan teknis lengkap tersedia di Cement Equipment, Resco, FEECO, Aluminabricks, Firebird Refractories, RS, dan Global Cement.
