Air uji hidrostatik membawa karat, minyak, dan bahan kimia. Panduan ini merangkum pelepasan yang bertanggung jawab: treatment, AMDAL/EIA, titik buang yang tepat, dan perangkat disipasi energi.
Industri: Oil_and_Gas | Proses: Midstream_
Volume air uji dalam hydrotesting (uji tekan hidrostatik untuk memverifikasi integritas pipa dengan mengisi air dan menaikkan tekanan) tidak main-main. Tabel 2.1 pedoman industri menunjukkan pipa berdiameter 508 mm (20″) menampung ~182,9 m³ air per km (kupdf.net) (∼18.290 L per km). Artinya, satu seksi 100 km dapat melibatkan ~18.300 m³ air uji (18,3 juta liter). Bahkan pipa lebih kecil pun signifikan: pipa OD 114,3 mm menampung ~9,1 m³/km (kupdf.net).
Begitu bersirkulasi, air uji cepat membawa kontaminan: kerak korosi, karat dan tanah tersuspensi, hidrokarbon/minyak residual, klorida, serta bahan tambahan (biocide, corrosion inhibitor, tracer dyes) dari proses pengujian. Seperti dicatat Xylem, “water used in this testing can become contaminated with rust, suspended solids, chemical impurities and other substances from the pipeline that must be treated prior to discharge” (www.xylem.com). Praktiknya, air hydrotest non‑terfilter lazim mengandung TSS (Total Suspended Solids/padatan tersuspensi total), oil & grease, dan logam terlarut di atas kondisi alami, sehingga pembuangan langsung tanpa mitigasi berisiko turbidity (kekeruhan) dan toksisitas.
Baca juga: Pengolahan Limbah Secara Kimia
Regulasi, izin, dan baku mutu
Karena itu, pedoman menekankan perencanaan: persetujuan regulasi biasanya wajib untuk pengambilan dan pembuangan air uji (kupdf.net). Pengujian in‑service (pipa yang lebih tua) diawasi lebih ketat karena “substances in the test water” bisa melampaui batas (kupdf.net). Izin biasanya menegaskan volume/laju pengambilan, serta secara presisi lokasi buang, laju alir, dan kualitas efluen minimum (kupdf.net) (kupdf.net).
Maknanya jelas: air hydrotest harus diolah dan dibuktikan memenuhi standar efluen (mis. TSS, minyak, pH, logam) yang ditetapkan regulasi dan/atau izin proyek. Sistem treatment yang lazim dipakai mencakup pemisah minyak‑air, filtrasi, dan activated carbon (karbon aktif) (www.xylem.com). Dalam praktik lapangan, penyisihan hidrokarbon dan minyak bebas dapat dimulai dari unit pemisah minyak seperti oil removal, yang kemudian ditopang screening awal melalui manual screen untuk menangkap serasah/partikel kasar sebelum masuk ke tahap filtrasi.
Pada tahap filtrasi, media filter pasir‑silika seperti sand/silica membantu menurunkan TSS, dilanjutkan pemolesan (polishing) dengan cartridge filter bila diperlukan. Untuk mengurangi senyawa organik terlarut dan pewarna (tracer dyes), karbon aktif seperti activated carbon dapat dimasukkan ke rangkaian. Jika terdapat sisa klorin dari desinfeksi uji, agen deklorinasi seperti dechlorinations agent relevan guna memastikan efluen aman bagi penerima di hilir. Xylem juga mencatat sistem mobile modern mengklaim bisa menghilangkan hidrokarbon, padatan, klorin, tracer dyes, logam, bahkan PCB agar pembuangan dapat “comply with discharge permit limits” berbasis laju dan volume (www.xylem.com).
Di Indonesia, batas‑batas ini tertuang dalam regulasi (mis. Permen LHK 5/2014 untuk industri migas menetapkan batas ketat TSS dan oil‑&‑grease), dan setiap tumpahan tak terkendali melanggar hukum pencemaran air (PP82/2001) serta persyaratan AMDAL.
Penilaian lingkungan dan pemilihan lokasi buang
AMDAL/EIA (Environmental Impact Assessment/analisis dampak lingkungan) formal krusial untuk menghindari dampak pada sensitive receptors (reseptor sensitif). Studi harus memetakan seluruh pengguna air permukaan dan air tanah di hilir beserta aset ekologis, lalu memilih titik buang yang paling kecil dampaknya. Reseptor kunci biasanya mencakup: habitat akuatik (area pemijahan/ruaya ikan, terumbu karang, mangrove, lamun, dataran pasang‑surut, lahan basah), zona lindung (taman laut/area konservasi), dan intake air (minum, irigasi, pendingin). Sebagai contoh, EIA pipa LNG Hong Kong secara eksplisit mencantumkan “Marine Park” dan habitat “seagrass beds, mangroves, intertidal mudflats and horseshoe crab” sebagai penerima sensitif kualitas air (www.epd.gov.hk). Demikian pula pantai rekreasi dan budidaya (mis. kerang) harus dihindari; di Indonesia, perairan taman nasional dan sumur air minum menuntut jarak aman lebih besar.
Pedoman juga mengingatkan volume uji sebaiknya kecil dibanding aliran sungai; sebuah rule‑of‑thumb adalah ≤10% debit sungai (kupdf.net) untuk mencegah penurunan level atau stres habitat. Setelah reseptor sensitif dipetakan, outfall (titik buang) sebaiknya memilih badan air besar yang mudah terbilas (well‑flushed) atau saluran rekayasa, bukan anak sungai sempit atau tebing curam. Penting: izin regulasi lazimnya mematok titik dan laju pembuangan (kupdf.net).
Pelepasan ke lahan pertanian (dengan infiltrasi) mungkin diizinkan hanya jika kualitas air olahan setara atau lebih baik dari air alami (kupdf.net). AMDAL/EIA perlu mendokumentasikan rasional lokasi: misalnya menempatkan outfall di bawah area pengambilan air baku suatu waduk untuk memaksimalkan dilusi, atau pada dataran banjir berumput dengan laju terkendali. Area sensitif lingkungan maupun area pemanfaatan manusia di sekitar harus diperlakukan sebagai “no‑go” untuk pembuangan.
Baca juga:
Desain pelepasan dan disipasi energi
Di mana pun air dilepas, energi kinetiknya harus didisipasi agar tidak menimbulkan erosi dan plume sedimen. Energy dissipating structures (perangkat disipasi energi; juga disebut perlindungan limpasan/scour‑protection atau outlet protection) adalah solusi standar rekayasa sipil. Salah satu manual stormwater menegaskan tujuan utama disipator energi adalah “deflect, scatter, or otherwise neutralize the erosive force” aliran, melindungi tanah dari gerusan kecepatan tinggi (stormwater.pca.state.mn.us).
Riprap apron. Alas batu bergradasi (riprap) di depan mulut pipa; kekasaran batuan meredam energi aliran. Riprap apron sering didesain sebagai perlindungan sementara selama konstruksi (stormwater.pca.state.mn.us), namun bisa dibuat permanen (di‑grout/di‑anchor). Ukuran harus memastikan aliran menyebar di atas apron, bukan memusat jadi jet berkecepatan tinggi.
Rock basin (impact/stilling basin). Cekungan lebih besar dengan dasar beton/batu, kadang ditambah terjunan pendek atau end‑sill untuk menciptakan kondisi turbulen (stilling). Ini memaksa terjadinya hydraulic jump (loncatan hidrolik; transisi aliran superkritis ke subkritis) yang mendisipasi energi sebelum air melanjutkan ke hilir (stormwater.pca.state.mn.us). Digunakan untuk debit/tekanan sangat tinggi ketika apron saja terlalu pendek.
Solusi vegetatif (non‑riprap). Untuk aliran berenergi lebih rendah, outlet bisa diperlebar ke vegetated swale atau dilapisi erosion‑control matting dan tanaman. Panduan desain Delaware DOT mencatat “non‑riprap” (vegetated) outlet layak saat aliran lembut, mempercepat revegetasi dan menekan perawatan (es2mdesignguide.deldot.gov).
Flared ends dan proteksi toe‑of‑slope. Pada semua kasus, proteksi outlet harus diteruskan hingga titik hilir yang stabil. Untuk pipa yang membuang di lereng atau jatuhan, proteksi gerusan (batu/beton) mesti diperpanjang hingga toe‑of‑slope (kaki lereng) — titik di mana gaya erosi melemah (es2mdesignguide.deldot.gov). Flared end sections (kepala pipa berbentuk “mangkuk”) juga direkomendasikan untuk segera melebarkan aliran di bibir pipa (es2mdesignguide.deldot.gov).
Rujukan desain bersepakat pada tipe‑tipe di atas. Manual stormwater Minnesota menyebut perangkat umum berupa riprap apron, concrete apron, dan stilling/settling basins (stormwater.pca.state.mn.us). Panduan Delaware juga mencantumkan “riprap apron” dan “riprap basin/energy dissipator” (plus opsi non‑struktural) sebagai tiga pilihan utama proteksi outfall (es2mdesignguide.deldot.gov). Praktiknya, engineer memilih solusi dengan menghitung energi aliran (berdasar kehilangan elevasi dan volume pembuangan) dan memastikan proteksi mencakup seluruh panjang gelombang hilir dari jet yang telah didisipasi.
Baca juga:
Kondensat Sterilizer Sawit: Limbah Panas yang Bisa Diubah Jadi CPO dan Penghematan Energi
Ringkasan teknis dan referensi

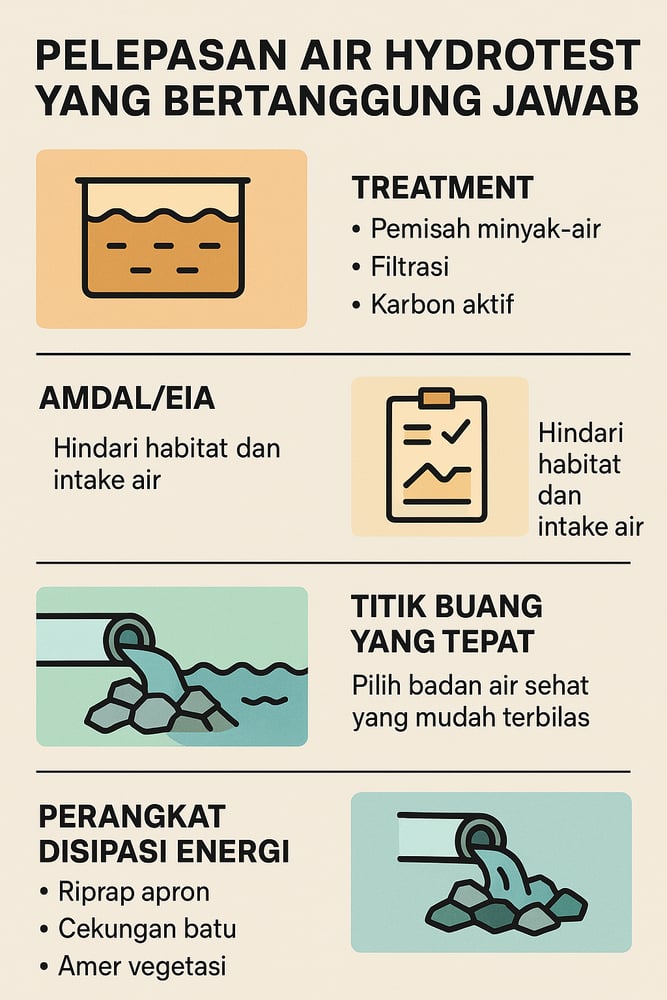

Intinya, pelepasan air hydrotest yang ramah lingkungan mencakup: pra‑treatment sampai memenuhi kriteria efluen, mengamankan izin, memilih lokasi lepas jauh dari reseptor lindung, serta merekayasa outlet agar kecepatan dan turbulensi segera didisipasi. Mengikuti langkah‑langkah ini — yang diendors oleh pedoman U.S. dan Kanada serta dokumen “best practice” PBB — meminimalkan erosi, kekeruhan, dan dampak kualitas air (stormwater.pca.state.mn.us) (kupdf.net). Pendekatan berbasis data seperti membatasi pengambilan pada 10% debit sungai dan merancang bidang riprap menurut kaidah hidraulik standar, sekaligus melindungi ekosistem dan memenuhi kriteria pemantauan regulator.
Key references. Pedoman industri dan lembaga pemerintah menegaskan persetujuan regulasi dan EIA yang cermat adalah mandat sebelum hydrotesting. Sebagai contoh, pedoman pipa Kanada mewajibkan izin untuk pembuangan air uji (kupdf.net) (kupdf.net). Sumber‑sumber ini juga mengkuantifikasi volume (lihat kupdf.net) dan menekankan kontrol untuk menghindari website channels dan zona sensitif lingkungan. Manual desain (Minnesota, Delaware) memberikan spesifikasi rinci untuk outfall dengan disipasi energi (stormwater.pca.state.mn.us) (es2mdesignguide.deldot.gov). EIA pipa LNG Hong Kong mengilustrasikan pemetaan habitat untuk melindungi terumbu karang, mangrove, zona lumba‑lumba, dan seterusnya (www.epd.gov.hk).
