Pembangkit siklus gabungan kini dikejar kebutuhan fleksibilitas ekstrem. Rahasianya: komponen berketebalan minimum, metalurgi kelas atas, dan kontrol DCS yang mengatur start‑up/shutdown sedetik demi sedetik—tanpa menghabiskan umur peralatan.
Untuk pertama kalinya pada 2023, energi terbarukan menyuplai >30% listrik global (Oliver Wyman), sementara Indonesia membidik ≥23% pada 2025 (Oliver Wyman). Konsekuensinya jelas: pembangkit combined‑cycle (CCGT, siklus gabungan turbin gas‑uap) harus cepat naik‑turun beban untuk membackup variabilitas.

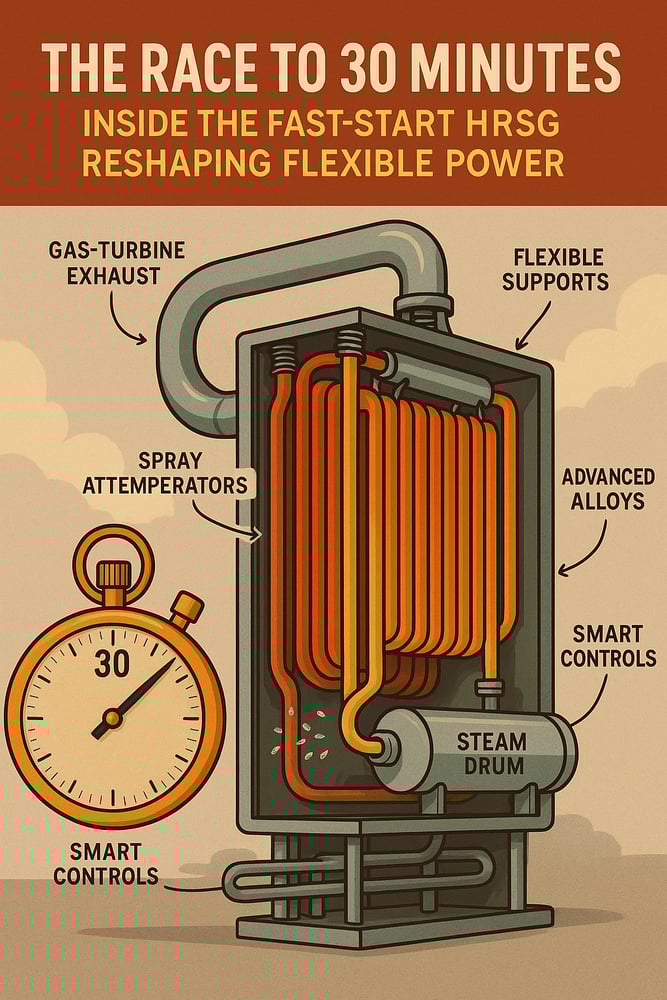

Itu mendorong lahirnya HRSG (heat recovery steam generator, generator uap pemulihan panas) fast‑start: turbin gas dan HRSG “dilepas kopling” sehingga GT dapat spool‑up cepat, sementara HRSG menyerap lonjakan aliran/temperatur exhaust secara aman (Modern Power Systems). Kalau dulu full load butuh 1–2 jam, desain modern menembus full load dari kondisi dingin dalam <30 menit (Power). Performa ini bisa memangkas umur peralatan jika desain dan kontrolnya tidak benar.
Kebutuhan fleksibilitas pembangkit siklus gabungan
Fast‑start HRSG lahir dari kebutuhan fleksibilitas sistem, dengan asumsi aliran dan temperatur exhaust GT dapat melompat dalam waktu singkat. Desain harus mengakomodasi start‑stop cepat dan ramp tajam, atau komponen tebal seperti drum dan header akan menjadi “bottleneck” (Modern Power Systems).
Di sisi utilitas air untuk pembangkit—terutama lokasi pesisir—banyak fasilitas mengandalkan RO air laut sebagai basis air umpan. Pretreatment permukaan ke RO lazimnya berupa ultrafiltrasi agar kestabilan operasi terjaga pada siklus start/stop cepat.
Optimalisasi ketebalan dan fleksibilitas komponen
Strateginya: minimalkan gradien termal dan tambah fleksibilitas. HP drum dan header—biasanya paling tebal—ditipiskan sejauh mungkin. Ketebalan selongsong HP drum dipangkas dengan baja high‑yield (ASTM A299B/A302B) dan mengurangi waktu penahanan air drum hingga ~90 detik (Modern Power Systems).
Outlet header superheater/reheater dibatasi ≤1,25 inci lewat single‑row “harp” coil dan banyak cabang nozzle kecil (Modern Power Systems; Power). Semua tube dan baris tube diberi support yang memungkinkan gerak bebas; penambahan spring support pada upper header membuat coil mengembang/menyusut saat start‑up dan “decreasing thermally induced stresses by an order of magnitude” (Power).
Piping antar‑komponen dirutekan dengan jalur panjang, fleksibel, atau expansion joints guna mengakomodasi perbedaan temperatur baris‑ke‑baris selama warm‑up yang bisa >100 °F (Power; Power). Paket teknik ini—spring supports, flexible elbows, hingga jalur pipa yang lebih panjang—mencegah low‑cycle fatigue berat akibat pengekangan saat pemanasan cepat.
Baca juga: Apa itu Chemical?
Attemperasi multi‑tahap dan jalur bypass
Fast‑start juga mengandalkan attemperasi dan bypass. Multi‑stage spray attemperators (attemperator = penyemprot air pendingin uap) ditambahkan—intermediate plus final‑stage—agar temperatur uap terkendali saat aliran uap dan temperatur gas naik (Modern Power Systems).
Tak jarang tersedia parallel exhaust paths (bypass stacks). Plant dapat menghangatkan GT saja dulu (simple cycle), lalu alirkan ke HRSG, atau operasi low‑load GT + duct burners demi meminimalkan stres pada HRSG (Modern Power Systems; Modern Power Systems). Strategi ini membantu menyalurkan daya ke grid lebih cepat dengan beban termal HRSG lebih ringan.
Material maju dan teknik fabrikasi
Siklus cepat mengubah pilihan material dan teknik fabrikasi. Selain baja high‑strength, tube superheater kini banyak memakai alloy lanjutan. Di Bouchain (GE), HP superheater/reheater memakai austenitic stainless Super304H untuk menahan ~585 °C uap—sekitar 20 °C lebih panas dari desain F‑class tipikal (NS Energy). Ferritic P91 boleh secara teknis (ASME mengizinkan hingga 650 °C), tetapi akan membutuhkan dinding lebih tebal; di atas ~605 °C, oksidasi uap menjadi perhatian (NS Energy).
Dalam praktik, Grade 92 berkat stress‑rupture lebih tinggi dari Grade 91 kerap dipilih untuk reheater headers dan bagian bertemperatur tinggi (Modern Power Systems). Di Bouchain, Ni‑based Incoloy 617 (~10× biaya P91) menjembatani perbedaan antara header P91 dan pipa stainless (NS Energy). Penempatan dissimilar‑metal welds pun krusial: CMI menempatkan sambungan berbeda material di konektor eksternal (dengan transition piece Incoloy) untuk menekan risiko stress‑relaxation cracking (NS Energy; NS Energy).
Desain drum dan header berketebalan minimum
Karena gradien termal “through‑thickness” mendorong fatigue, dinding drum dibuat setipis yang diizinkan tekanan (Power; Modern Power Systems). Teknik seperti banyak nozzle uap berdiameter kecil atau tube‑stub reinforcements memungkinkan diameter header yang lebih besar (demi aliran) tanpa harus menambah ketebalan dinding (Power). Survei operator menganjurkan volume HP drum diperkecil dan ketebalan diminimalkan untuk mempercepat pemanasan (Modern Power Systems).
Dalam praktik, drum fast‑start bahkan bisa diganti versi “thin‑shell” dan dilas per lift untuk menghemat berat. Coil dipra‑bentuk dengan U‑bends dan linkage geometry yang mengakomodasi pertumbuhan vertikal; semua welding di zona fatigue tinggi mengikuti prosedur kualifikasi demi meminimalkan residual stress. Studi desain mencatat penambahan satu coil spring support saja bisa memangkas thermal stress ~90% (Power).
Kualitas kondensat yang kembali ke drum menjadi bagian dari keandalan siklus—polishing kondensat kerap dilakukan sebelum re‑entry melalui unit seperti condensate polisher agar komponen tipis tetap terlindungi pada ramp agresif.
Orkestrasi DCS untuk start‑up dan shutdown
Desain terbaik tetap membutuhkan kontrol yang cerdas. DCS (distributed control system) mengorkestrasi sekuens start‑up: secara bertahap mengalirkan exhaust ke HRSG, memodulasi bypass dampers, dan mengatur feedwater untuk mengendalikan ramp tekanan/level drum. Strategi yang direkomendasikan: sejak awal, hanya sebagian kecil exhaust GT menuju HRSG (sisanya ke bypass), lalu gunakan umpan balik STO (steam drum pressure) untuk mengatur bypass damper otomatis (Power). Studi kasus Foster Wheeler menunjukkan kontrol HRSG lanjutan seperti ini memangkas waktu cold‑start ~33% tanpa overstress peralatan (Power).
Sistem kontrol terintegrasi juga mengelola interlock turbin uap dan emisi. Contohnya, menjaga temperatur vaporizer amonia untuk katalis SCR (selective catalytic reduction) dapat diotomasi—kadang dengan electric heaters—agar fast‑start tetap memenuhi batas NOx (Modern Power Systems). Sejumlah utilitas melakukan purge HRSG saat shutdown (menggunakan NFPA‑style triple‑block bleed) sehingga “purge” resmi tak perlu saat start‑up, memangkas menit berharga (Modern Power Systems). Logika positive sequence dan interlock modern menjadi kunci: tekanan drum, temperatur metal, dan kualitas uap dimonitor real‑time; safety valve/trip disetel sesuai kepatuhan NFPA/IEC.
Penyesuaian feedwater tak lepas dari ketelitian injeksi kimia; akurasi dosis kerap mengandalkan perangkat seperti dosing pump yang terpadu di loop kontrol.
Baca juga: Dissolved Air Flotation
Kontrol level drum dan algoritme lanjutan
Isu kontrol kritis: level air drum. Saat ramp‑up, fenomena “shrink and swell” memicu deviasi level transien. Kontrol buruk bisa memaksa trip saat start agresif (ISA Transactions via ResearchGate). Mayoritas plant kini memakai three‑element level control (level drum, aliran uap, aliran feedwater) yang dituning untuk transien; riset mengeksplorasi PID yang ditingkatkan, fractional‑order, hingga fuzzy logic untuk respons yang lebih mulus (ISA Transactions via ResearchGate).
Di sisi kualitas air umpan, produksi air ultra‑murni kontinyu lazimnya dibantu teknologi seperti EDI, sementara oksigen terlarut diturunkan dengan kimia pengikat khusus seperti oxygen scavengers—praktik yang selaras dengan target fatigue rendah pada ramp cepat.
Pemodelan dinamis dan pemantauan kerusakan
Banyak operator memakai simulasi dinamis atau “digital twins” untuk merencanakan ramp start‑up optimal (menyeimbangkan kecepatan vs fatigue), lalu DCS mengeksekusi ramp schedule halus. Data logging kontinu atas ramp temperatur dan stres dari DCS dimanfaatkan untuk menghitung “damage fraction” tiap start‑up (Power), memandu penjadwalan inspeksi dan penyesuaian prosedur. Sejumlah plant memasang online stress monitors pada header/drum yang mengakumulasi equivalent operating hours—operator segera tahu ketika event berfatigue tinggi terjadi (NS Energy).
Hasil terukur dan konsekuensi siklus cepat
Gabungan desain‑kontrol ini memberi hasil terukur: HRSG fast‑start kini rutin mengejar permintaan grid dalam hitungan puluhan menit dari kondisi dingin, dibanding hingga dua jam sebelumnya (Power). Efisiensi menanjak: plant GE 9HA/CMI mencatat rekor dunia 62,22% (gross), didukung uap 585 °C (NS Energy)—sekitar 62,2% secara garis besar.
Namun setiap fast‑start “memakan umur”: studi menunjukkan cold start mengonsumsi ~7× umur HP drum dibanding hot start, dan warm start ~4× (Modern Power Systems). Ini menegaskan pentingnya let‑through control dan warm‑stack strategies untuk mempertahankan residual pressure.
Baca juga: Sea Water Reverse Osmosis
Ringkasan desain‑material‑kontrol
Intinya, HRSG fast‑start memadukan desain mekanis (komponen tipis, kuat, fleksibel), metalurgi (baja/aloi lanjutan), dan kontrol cerdas (sekuensing otomatis, feedback loops, preheating). Hasilnya: HRSG yang sanggup cycling harian—bahkan multi‑tahunan—dengan downtime minimal, selama tiap aspek direkayasa dan dimonitor dengan benar. Setiap studi kasus memperlihatkan bahwa tanpa desain dan kontrol memadai, kecepatan respons yang menambah pendapatan bisa segera “dimakan” biaya perawatan atau pendeknya umur peralatan (Power; Modern Power Systems).
Sebagai bagian dari rantai air‑uap, banyak utilitas juga menempatkan pengolahan air sebagai tulang punggung keandalan, misalnya integrasi RO dengan pretreatment dan polishing. Untuk kebutuhan sementara atau darurat, paket modular kerap dipilih; di sisi proses, pembangkitan ultra‑murni dan dosing presisi menjadi fokus—semua untuk mendukung kontrol start‑up/shutdown yang semakin cepat dan rapat.
Sumber: Modern Power Systems; Power magazine (Vogt Power, Foster Wheeler); NS Energy/CMI analyses; ISA Transactions (2021) on drum controls; Valmet technical overviews; dan laporan industri/pemerintah (dengan konteks Indonesia) (Modern Power Systems; Power; NS Energy; Power; ResearchGate; Power).
